Ce filtre MB CAN 18 en 1 filtre universel Benz / BMW devrait être ajouté à la voiture après l'ajustement de l'odomètre pour la plupart des modèles de châssis, sauf pour W222 / W205 / W447, ces 3 modèles de châssis devraient ajouter le filtre peut avant l'ajustement de l'odomètre.

Filtre CAN de Yanhua MB 18 en 1 pour filtre CAN universel de Benz/BMW is a one of our MB Can filter Tools, you can buy Filtre CAN de Yanhua MB 18 en 1 pour filtre CAN universel de Benz/BMW from chinaobd2.com.

Wholesale Top quality BENZ ECOM DoIP Diagnostic and Programming Tool, Super DSP3+ Odometer Correction Tool, VAS 5054A ODIS GM Tech2, Scania VCI3

images of Filtre CAN de Yanhua MB 18 en 1 pour filtre CAN universel de Benz/BMW

Filtre CAN de Yanhua MB 18 en 1 pour filtre CAN universel de Benz/BMW

Filtre MB CAN 18 en 1 Filtre universel Benz/BMW

Dernier filtre universel Benz / BMW CAN

Liste des véhicules applicables:

1. Benz 18 types modèle de châssis:S(222), S(221), C(205), C(204), V(W447), E(W212), E(W207), A(W176), G(W463), ML(W166), SL(R231), GL(X166), B(W246), CLS(W218), SLK(R172), SLS(W197), CLA(W117), GLK(X204)
BMW :CAS4/FEM Fxx

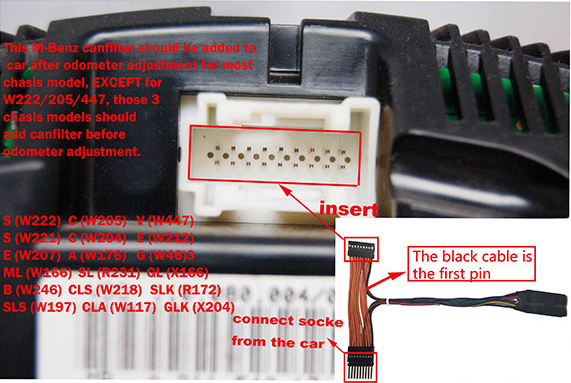

Filtre MB CAN 18 en 1-1

2. Modèle de BMW:

BMW 1 série F2X, 3 série F3X, BMW X5 etc., ajustement du kilométrage FEM;
BMW série 5 F10, série 7 F01/02 etc., châssis CAS4 Fxx. (F01, F02, F07, F18, F10, F20, F25, X3 etc., applicable pour la série 9S12 XEP 5M48H/1N35H).

Ce filtre est universel pour plusieurs modèles de voitures, petit et pratique, facile à utiliser, avec des performances et une fiabilité stables.

NOTICE !!
Nouveau style :222/205/217
Ancien style :166/212/463
Vérifiez correctement le modèle de voiture avant de régler.
Ancien style W166 court-circuit à GND
Nouveau style W222 court-circuit à GND
Fil noir connecter à la prise 1

YH Benz / BMW Filtre universel --- Diagramme pour BMW

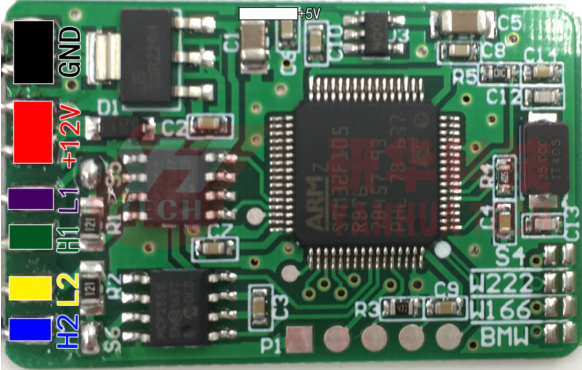

Ci-dessous est l'illustration de câblage:

Filtre MB CAN 18 en 1-2

Noir --------- GND Rouge --------- +12V Blanc --------- +5V
Violet -------- L1(CAN_L1) Vert --------- H1(CAN_H1)
Jaune --------- L2(CAN_L2) Bleu --------- H2(CAN_H1)
Attention !S'il vous plaît connecter les 2 points BMW ensemble (court-circuit) AVANT de se connecter à la voiture!

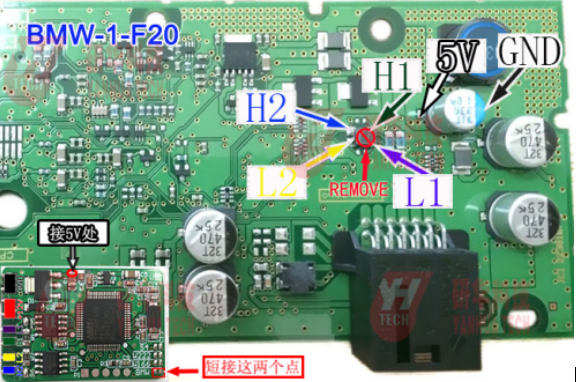

1. Ci-dessous est le schéma pour BMW 1 série F20 instrument:

Filtre CAN MB 18 en 1-3

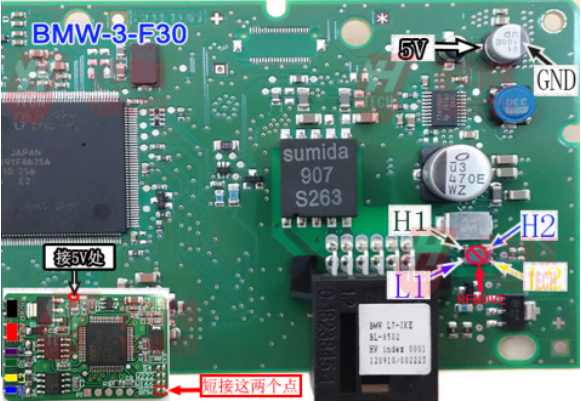

2. Ci-dessous est l'instrument BMW 3 série F30:

Filtre CAN MB 18 en 1-4

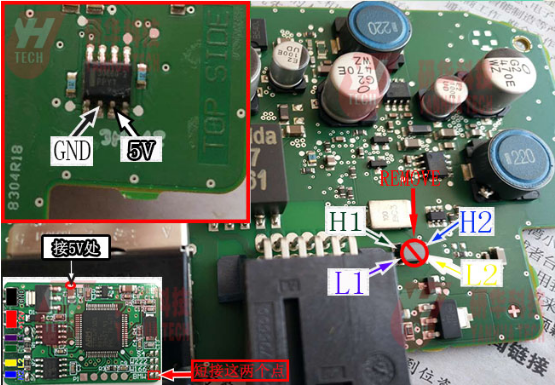

3. Ci-dessous est l'instrument BMW 3 GT série F30:

Filtre CAN MB 18 en 1-5

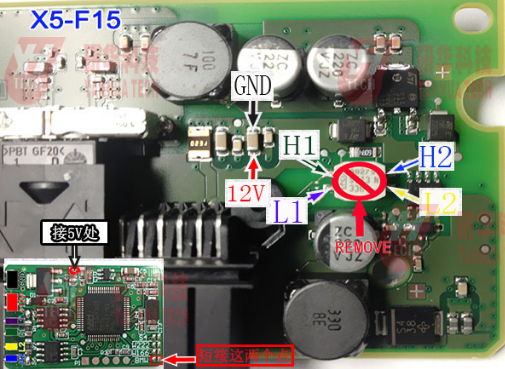

4. Ci-dessous est le schéma pour BMW X5 F15 instrument:

Filtre CAN MB 18 en 1-6

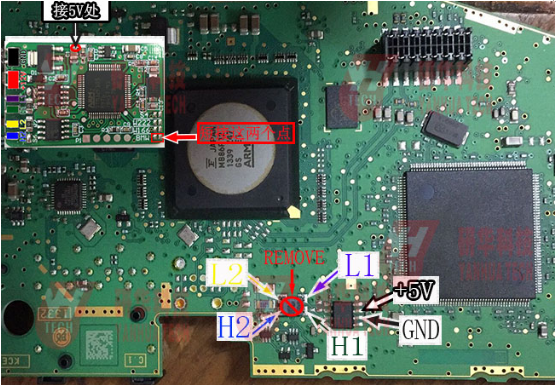

5. Ci-dessous est le diagramme pour USA Strandard BMW X5 F15 instrument:

Filtre CAN MB 18 en 1-7

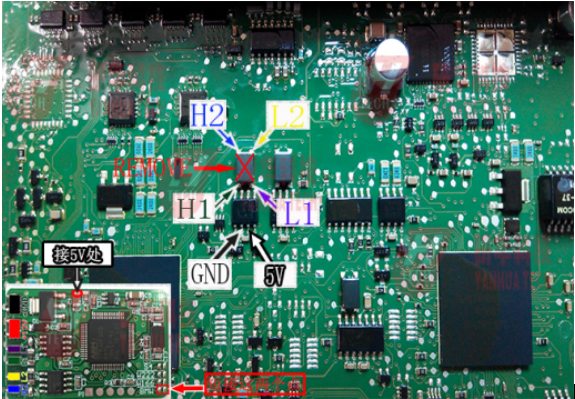

6. Ci-dessous est le diagramme pour BMW FEM:

Filtre CAN MB 18 en 1-8

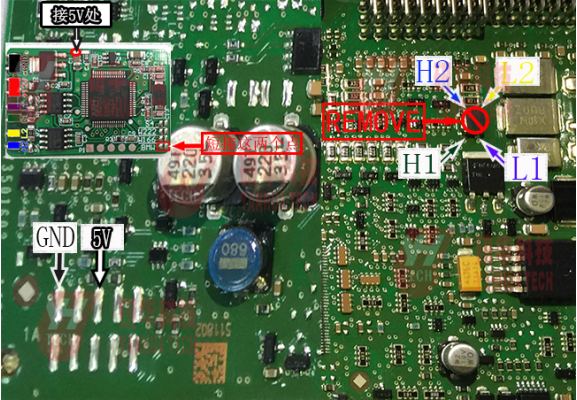

7. Ci-dessous est le diagramme pour BMW CAS4 (1L15Y/5M48H/1N35H)

Filtre CAN MB 18 en 1-9

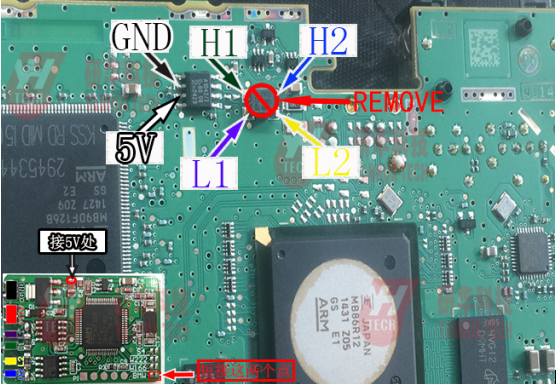

8.Below est le schéma pour BMW X3 F25 instrument:

Le forfait includeds:

1pc x MB CAN Filtre 18 en 1 pour Benz/BMW Filtre universel
