Autel XP400 Key and Chip Programmer Travailler avec Autel MaxiIM IM608/IM508, qui prend en charge MCU, ECU, lecture et écriture EEPROM, lecture et écriture de clés infrarouges Mercedes, recherche de la fréquence de contrôle et lecture et écriture de cartes IC.
Programmateur de clés et de puces Autel XP400 Travailler avec Autel MaxiIM IM608/IM508 is a one of our XP400 Tools, you can buy Programmateur de clés et de puces Autel XP400 Travailler avec Autel MaxiIM IM608/IM508 from chinaobd2.com.
Wholesale Top quality BENZ ECOM DoIP Diagnostic and Programming Tool, Super DSP3+ Odometer Correction Tool, VAS 5054A ODIS GM Tech2, Scania VCI3
images of Programmateur de clés et de puces Autel XP400 Travailler avec Autel MaxiIM IM608/IM508
Programmateur de clés et de puces Autel XP400 Travailler avec Autel MaxiIM IM608/IM508
Autel XP400 KEY & CHIP PROGRAMMER Liste des fonctions:
Support PC
Puces MCU / EEPROM Lire / Écrire
ECU lecture / écriture
Puce de cryptage MC9S12 lecture / écriture
clé lecture / écriture
Clé Infrarouge Mercedes Lire / Écrire
Détection de fréquence à distance
Carte IC lecture/écriture

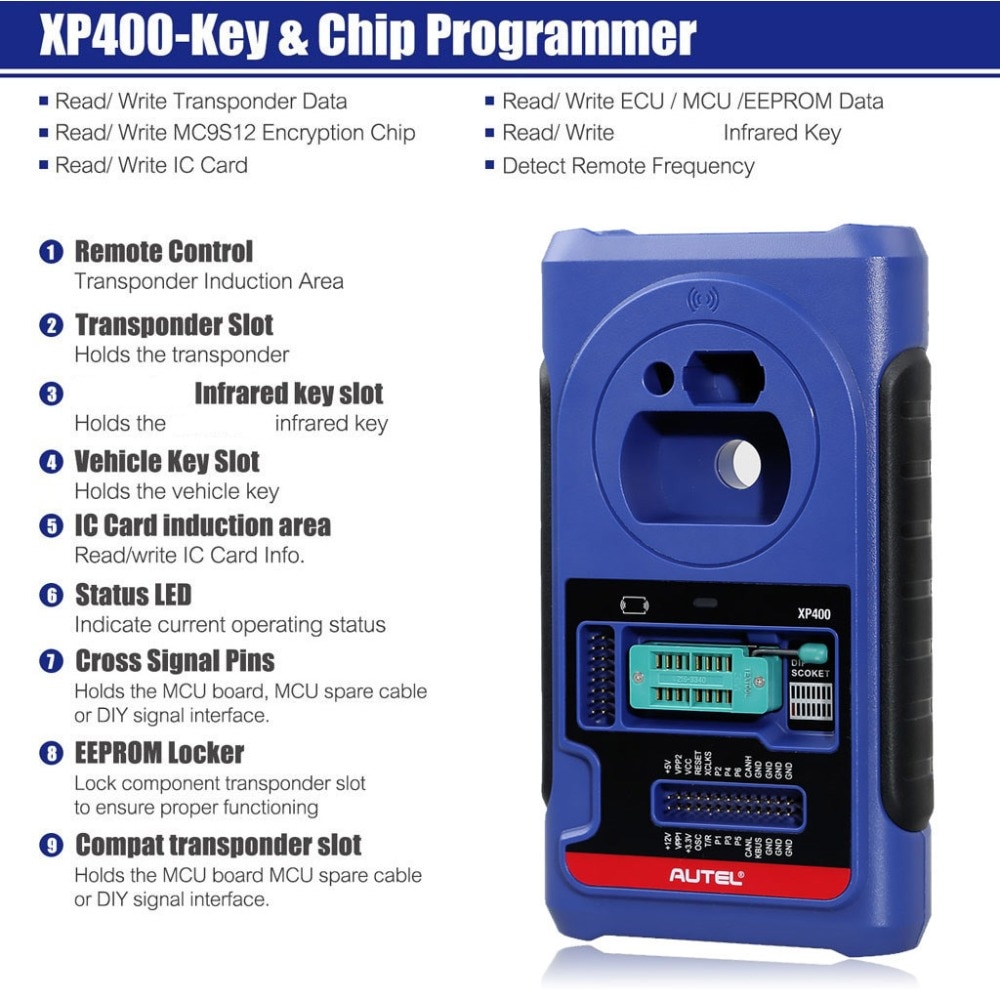

Autel XP400 KEY & CHIP PROGRAMMER Introduction:
Connectez la tablette IM608 au programmeur de clés XP400 (sans connexion au véhicule nécessaire) pour accéder à la puce clé, lire, récupérer et écrire des informations clés, ainsi que d'autres fonctions liées aux clés.Le XP400 comprend 12 ports :
1. Port DC - fournit une alimentation DC de 12V.
2. Port USB - fournit la communication de données et l'alimentation DC 5V.
3. DB 26-Pin Port - se connecte avec le câble infrarouge pour Mercedes Benz, câble clé de véhicule, câble ECU, câble MCU, câble MC9S12.
4. Pins de signal croisé - détient la carte MCU, le câble de rechange MCU ou l'interface de signal bricolage.
5. Zone d'induction de carte IC
6. Fente de clé du véhicule - détient la clé du véhicule.
7. Fente de transpondeur – détient le transpondeur.
8. Zone d'induction du transpondeur à télécommande Figure 2-5 XP400 Vues 11
9. Fente de clé infrarouge Mercedes - détient la clé infrarouge Mercedes.
10. LED d’état – indique l’état de fonctionnement actuel.
11. Casier – verrouille la fente du transpondeur du composant EEPROM pour assurer le bon fonctionnement.
12. EEPROM Component Transponder Slot – détient le transpondeur EEPROM plug-in ou la prise EEPROM.
Port DC : Fournit une alimentation 12 V pour le XP400.
Port USB: Fournit la communication de données et l'alimentation pour l'appareil portable, PC et XP400.

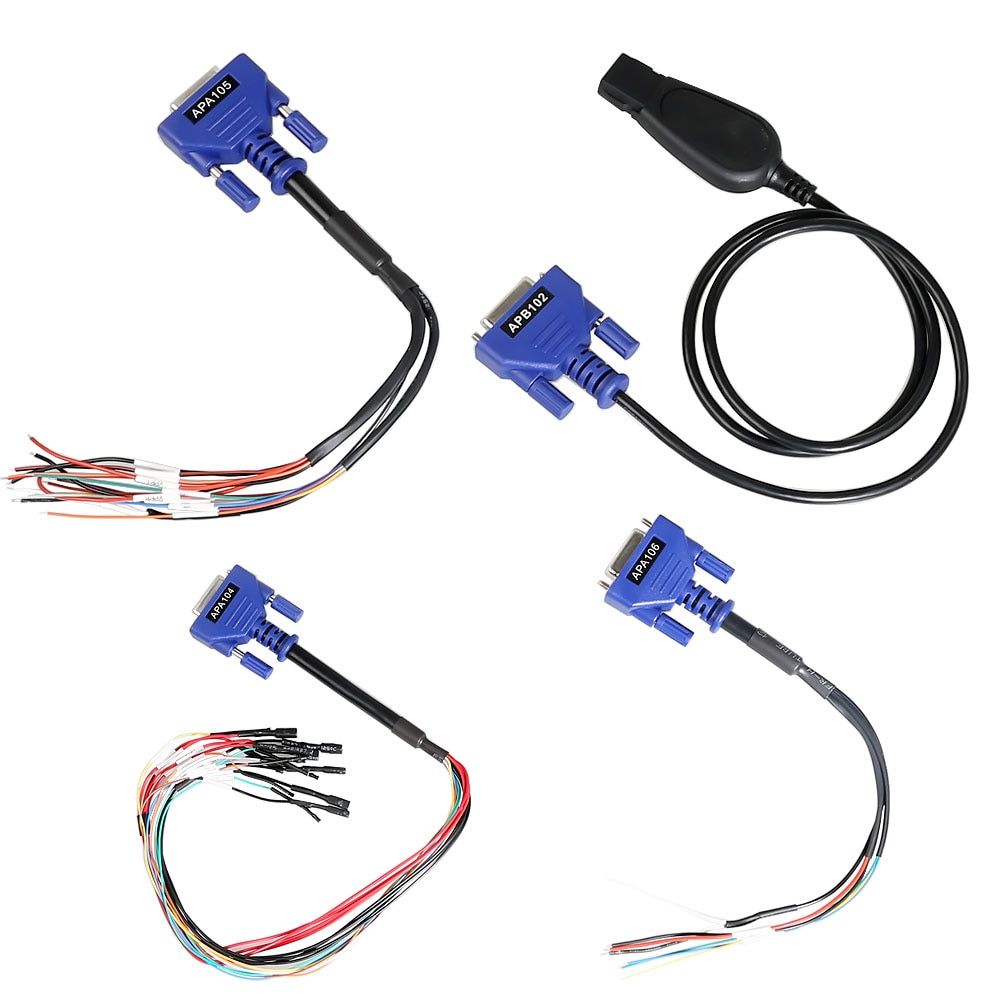

DB 26-Pin Port :
Cinq composants peuvent être connectés à ce port :
Câble infrarouge Mercedes
APA102 – Câble de correspondance à distance (facultatif)
APA104 – Câble ECU
APA105 – Câble MCU
Câble APA106 – MC9S12
Autel XP400 KEY & CHIP PROGRAMMER Liste des fonctions:
Support PC
Puces MCU / EEPROM Lire / Écrire
ECU lecture / écriture
Puce de cryptage MC9S12 lecture / écriture
clé lecture / écriture
Clé Infrarouge Mercedes Lire / Écrire
Détection de fréquence à distance
Carte IC lecture/écriture
Autel XP400 KEY & CHIP PROGRAMMER Introduction:
Connectez la tablette IM608 au programmeur de clés XP400 (sans connexion au véhicule nécessaire) pour accéder à la puce clé, lire, récupérer et écrire des informations clés, ainsi que d'autres fonctions liées aux clés.Le XP400 comprend 12 ports :
1. Port DC - fournit une alimentation DC de 12V.
2. Port USB - fournit la communication de données et l'alimentation DC 5V.
3. DB 26-Pin Port - se connecte avec le câble infrarouge pour Mercedes Benz, câble clé de véhicule, câble ECU, câble MCU, câble MC9S12.
4. Pins de signal croisé - détient la carte MCU, le câble de rechange MCU ou l'interface de signal bricolage.
5. Zone d'induction de carte IC
6. Fente de clé du véhicule - détient la clé du véhicule.
7. Fente de transpondeur – détient le transpondeur.
8. Zone d'induction du transpondeur à télécommande Figure 2-5 XP400 Vues 11
9. Fente de clé infrarouge Mercedes - détient la clé infrarouge Mercedes.
10. LED d’état – indique l’état de fonctionnement actuel.
11. Casier – verrouille la fente du transpondeur du composant EEPROM pour assurer le bon fonctionnement.
12. EEPROM Component Transponder Slot – détient le transpondeur EEPROM plug-in ou la prise EEPROM.
Port DC : Fournit une alimentation 12 V pour le XP400.
Port USB: Fournit la communication de données et l'alimentation pour l'appareil portable, PC et XP400.
DB 26-Pin Port :
Cinq composants peuvent être connectés à ce port :
Câble infrarouge Mercedes
APA102 – Câble de correspondance à distance (facultatif)
APA104 – Câble ECU
APA105 – Câble MCU
Câble APA106 – MC9S12
APA102 – Câble de correspondance à distance (facultatif)
| - Non, non. | Couleur | Définition | Pin correspond à DB26 | Note |
| 1 | rouge | le VCC5V | 16 | |
| 2 | noir | GND | 3/10/25 | |
| 3 | Bleu et blanc | REMOTE_MISO | 14 | |
| 4 | Gris et blanc | REMOTE_MOSI | 5 | |
| 5 | Brun et blanc | REMOTE_CLK | 23 | |
| 6 | Vert et blanc | REMOTE_RX_C S | 15 | |
APA104 – Câble ECU
| - Non, non. | Couleur | Définition | Pin correspond à DB26 | Note |
| 1 | rouge | VCC12V | 7 | |
| 2 | noir | GND | 25 | |
| 3 | Vert | IGN | / | |
| 4 | Orange | CANL | 8 | |
| 5 | Bleu | CANH | 17 | |
| 6 | brun | BOOTM | / | |
| 7 | Jaune | K | 18 | |
| 8 | blanc | LIN | 26 | |
APA105 – Câble MCU
| - Non, non. | Couleur | Définition | Pin correspond à DB26 | Note |
| 1 | Rouge et blanc | VPP1 | 20 | |
| 2 | rouge et noir | VPP2 | 12 | |
| 3 | rouge et jaune | +12V | 7 | |
| 4 | rouge et bleu | VPPR | / | |
| 5 | noir | GND | 25 | |
| 6 | blanc | S1 | 14 | |
| 7 | brun | S2 | 5 | |
| 8 | Gris | S3 | 23 | |
| 9 | Bleu | S4 | 11 | |
| 10 | rouge | S5 | 21 | |
| 11 | Orange | S6 | 13 | |
| 12 | Violet | S7 | 4 | |
| 13 | Jaune | S8 | 19 | |
| 14 | Vert | S9 | 2 | |
| 15 | noir | GND | 10 | Bouclier Twisted |
| 16 | blanc | OSC | 1 | Bouclier Twisted |
Câble APA106 – MC9S12
| - Non, non. | Couleur | Définition | Pin correspond à DB26 | Note |
| 1 | rouge | +5V | 16 | |
| 2 | noir | GND | 25 | |
| 3 | Vert | XCLKS | 2 | |
| 4 | Bleu | T / R | 11 | |
| 5 | Jaune | Réinitialiser | 19 | |
| 6 | noir | GND | 10 | Bouclier Twisted |
| 7 | blanc | OSC | 1 | Bouclier Twisted |
Pin de signal en forme de croix: Placez une carte MCU, un câble de rechange MCU ou un câble de signal bricolage pour lire ou écrire des puces MCU et ECU.
Zone d'induction de la carte IC: lit et écrit les informations de la carte IC.
Fente de clé du véhicule: détient la clé du véhicule pour lire ou écrire les informations de clé du véhicule.
Emplacement du transpondeur : maintient le transpondeur pour lire ou écrire les informations du transpondeur.
Zone d'induction du transpondeur de télécommande: lit et écrit les informations du transpondeur de télécommande.
Fente de clé infrarouge Mercedes: détient la clé infrarouge Mercedes pour lire ou écrire les informations clés de véhicule Mercedes.
LED d'état: Affiche l'état de fonctionnement actuel du XP400.Voir le tableau ci-dessous pour une description détaillée.
| Indicateur | Statut | Description |
| Sur | Vert clair | Alimenté et par défaut |
| Flash vert | Communication | |
| Rouge clair | Erreur |
Casier : Placez une puce ou une prise EEPROM pour lire ou écrire des informations EEPROM.
Emplacement de transpondeur composant EEPROM : Retient le transpondeur plug-in EEPROM ou la prise EEPROM.
Paramètre de l'adaptateur Autel XP400
| Article | Description |
| Température de fonctionnement | -10℃ ~ 60℃ (14℉ ~ 140℉) |
| Température de stockage | -20℃ ~ 60℃ (-4℉ ~ 140℉) |
| port | Mini USB, VGA_DB15 |
| Tension d'entrée | 5 VDC |
| Courant d'exploitation | < 250 mA |
| Consommation maximale | 1 W |
| Dimensions du dispositif (L * L * H) | 130 mm * 68 mm * 28 mm |
| Dimensions de l'emballage (L * L * H) | 201 mm * 167 mm * 75 mm |
| Poids net | 466 g |
