Oscilloscope numérique portable OWON HDS242S, HDS272S, HDS2102S, HDS2202S – 200 MHz, 1 GSa/s, 2 canaux + générateur 1 canal, USB Type C, écran 3,5 pouces, 14 bits

Oscilloscope numérique portable, OWON HDS242S, OWON HDS272S, OWON HDS2102S, OWON HDS2202S, bande passante 200 MHz, fréquence d'échantillonnage 1 GSa/s, 2 canaux plus générateur 1 canal, interface USB Type C, écran tactile 3,5 pouces, résolution 14 bits, mesure précise, analyse de signaux, diagnostic électronique, outil de laboratoire, conception compacte, alimentation par batterie, compatible PC, acquisition de données, visualisation en temps réel

Item No. COBD29478

5 stars, 9 reviews.

In Stock

Price:: US$369.70/ piece

Discount Price:: US$175.00/ piece 53%

Quantity:

Shipping:: Express Shipping Service
Estimated delivery time: 3-15 Days.See details ?
Returns:: Return for refund within 30 days, buyer pays return shipping.Read details ?
Support:: Online Chat Ask a question

Description

En raison des restrictions réglementaires relatives aux batteries, l'emballage de cet article ne comprend pas de batteries.

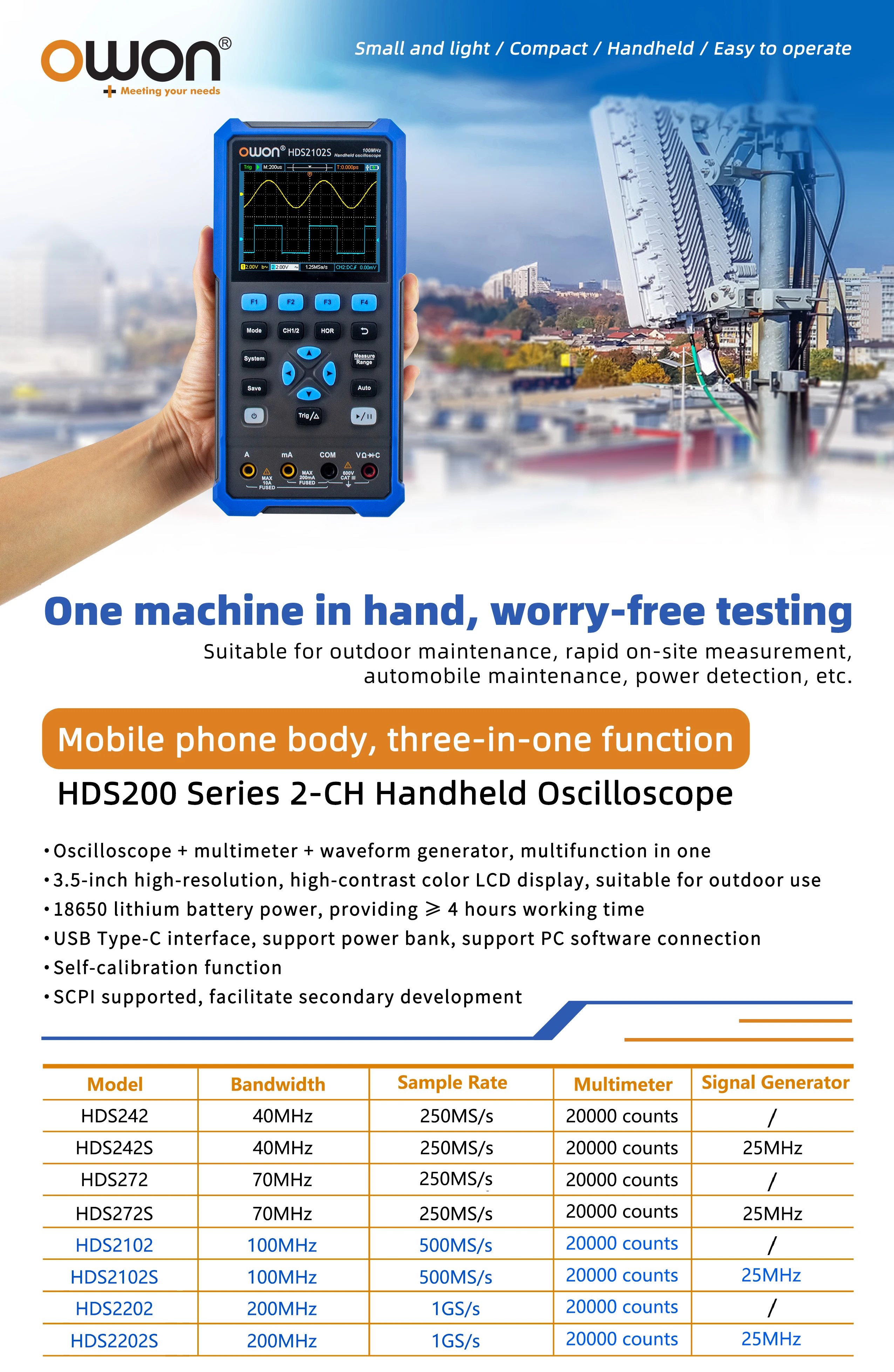

Caractéristiques principales

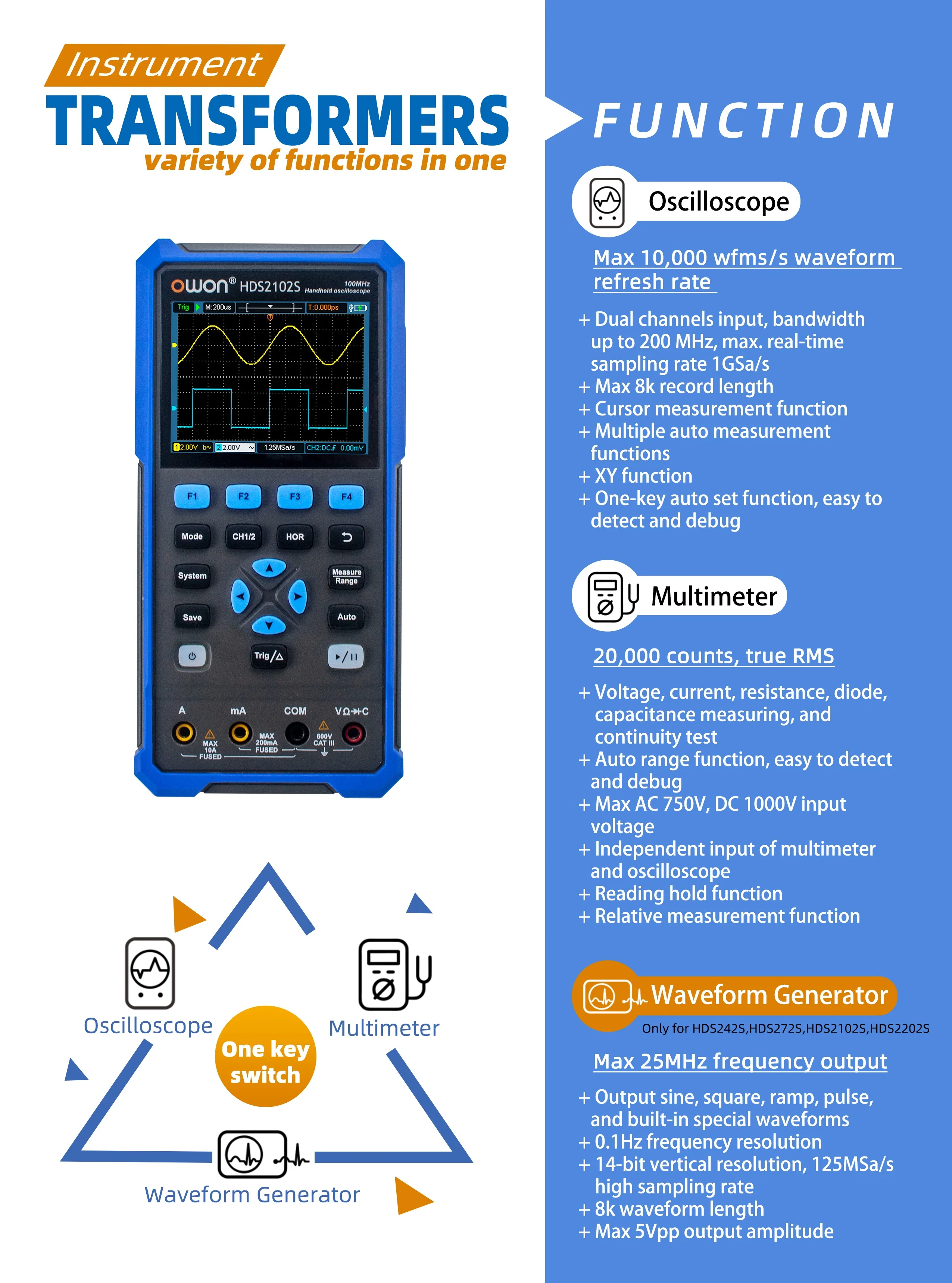

Oscilloscope + multimètre + générateur de forme d'onde (uniquement avec les modèles S) — multifonction en un

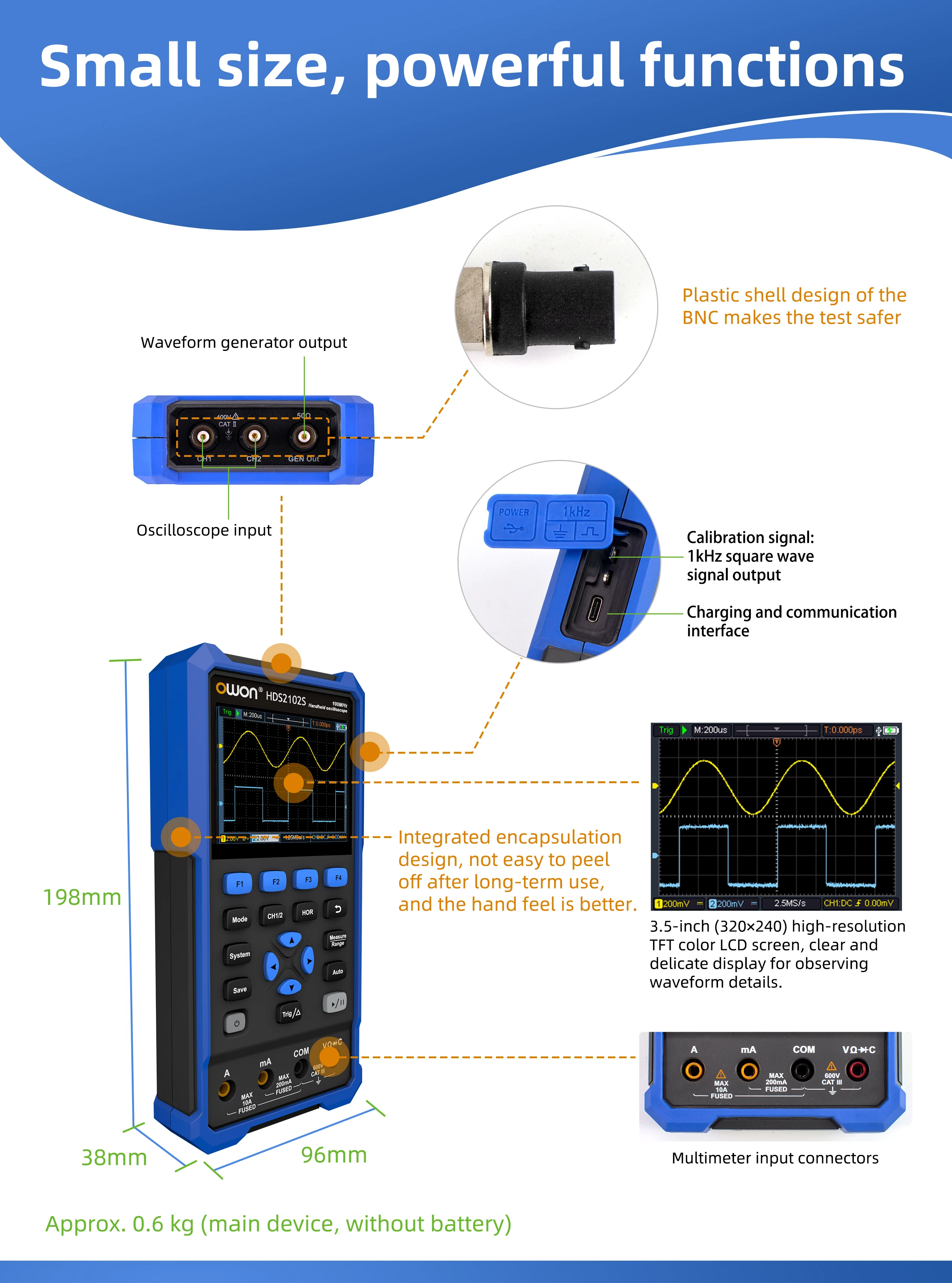

3,5 pouces haute résolution, écran LCD couleur à contraste élevé;peut travailler en continu pendant environ 6 heures
interface USB Type-C;prend en charge la banque de puissance
Fonction d'auto-étalonnage

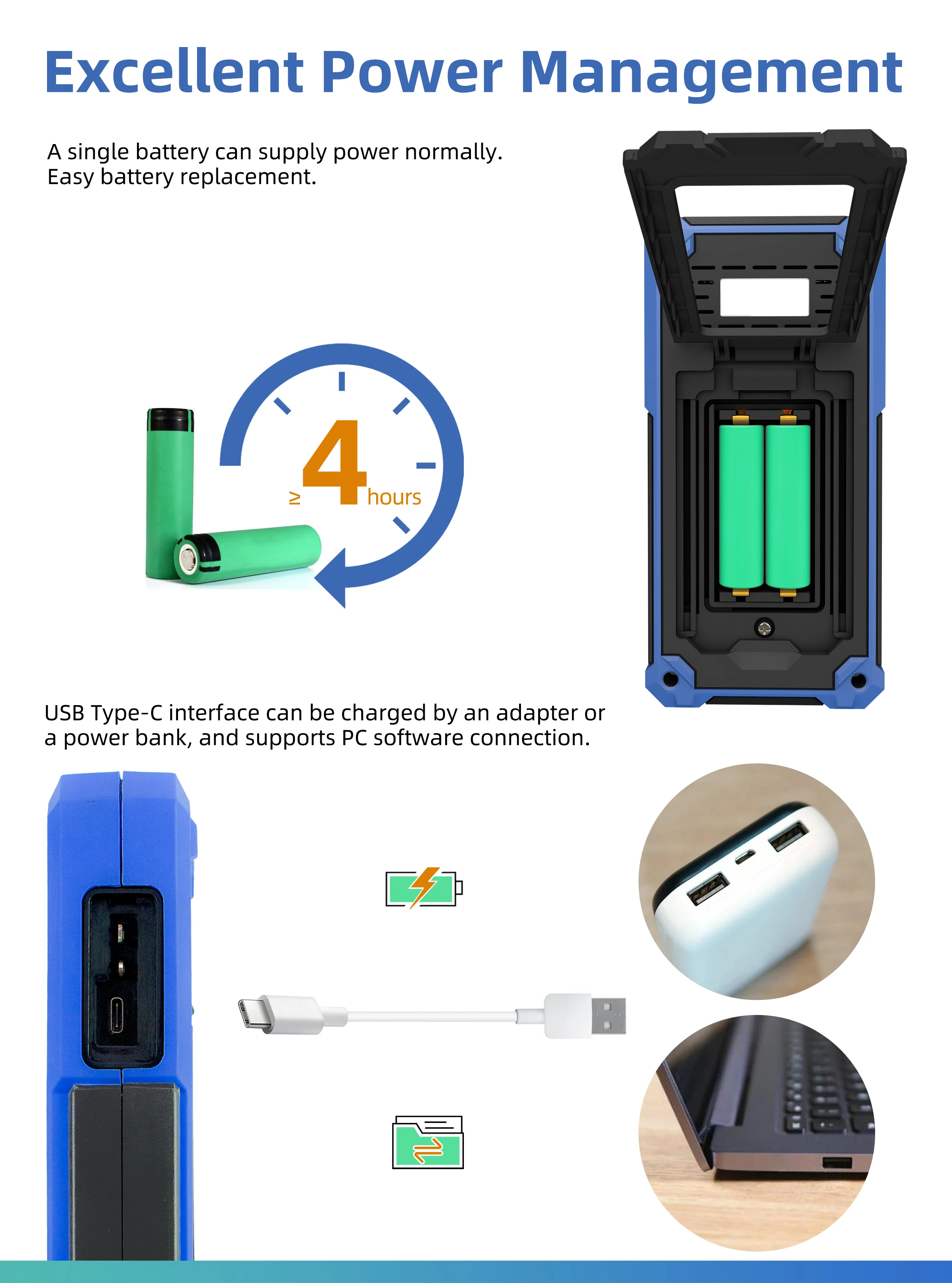

18650 batterie au lithium;consommation d'énergie complète ≤3W;prend en charge la connexion logicielle PC;Convient pour une utilisation extérieure
SCPI pris en charge pour un développement secondaire facile

Caractéristiques de performance

Spécification	HDS242	HDS272	HDS2102	HDS242S	HDS272S	HDS2102S
Bande passante	40 MHz	70 MHz	100 MHz	40 MHz	70 MHz	100 MHz
canal	2	2+1 (générateur de signal)	2	2	2+1 (générateur de signal)	2+1 (générateur de signal)
Taux d'échantillonnage	250MSa/s	500MSa/s	500MSa/s	250MSa/s	500MSa/s	500MSa/s

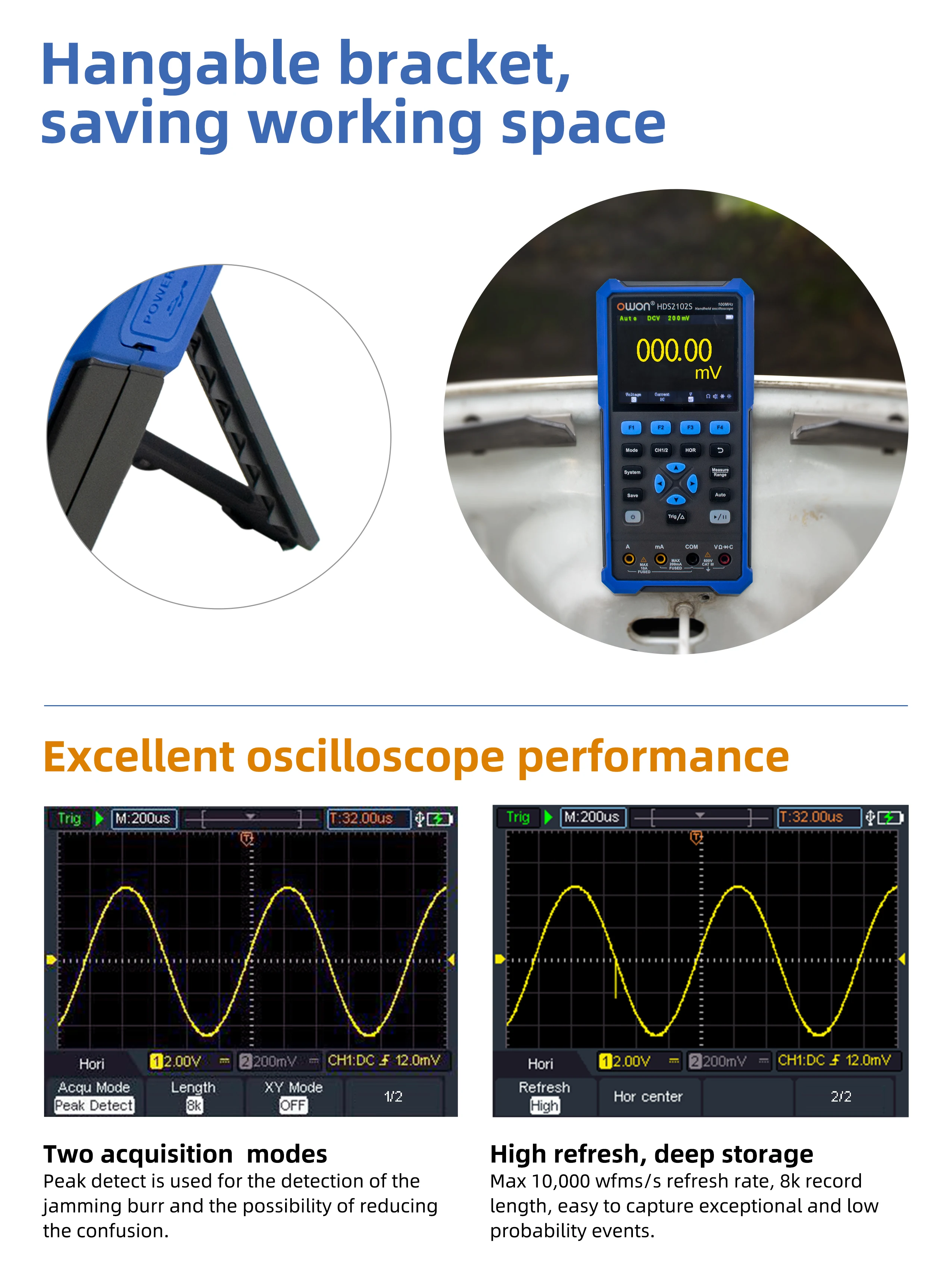

Mode d'acquisition	Échantillon, détecter le pic
Longueur de l'enregistrement	8K
Affichage	LCD de 3,5 pouces
Taux de rafraîchissement de la forme d'onde	10000 wfrms/s
Coupling d'entrée	DC, AC, au sol
Impédance d'entrée	1 MΩ±2%, en parallèle avec 16 pF±10 pF
Atténuation de la sonde	1X, 10X, 100X, 1000X, 10000X
Voltage d'entrée max.	400V (DC + AC, PK-PK)
Limite de bande passante (typique)	20MHz / Bande passante complète
Plage de taux d'échantillonnage	5ns/div ~ 500s/div étape par étape 1-2-5	2ns/div ~ 1000s/div étape par étape 1-2-5	2ns/div ~ 1000s/div étape par étape 1-2-5	5ns/div ~ 500s/div étape par étape 1-2-5	2ns/div ~ 1000s/div étape par étape 1-2-5	2ns/div ~ 1000s/div étape par étape 1-2-5
Résolution de sensibilité	10mV / div ~ 10V / div
Basse fréquence (-3dB)	≥10 Hz (à l'entrée, couplage AC)
Temps de montée (à l'entrée, typique)	≤8ns	≤5ns	≤3.5ns	≤8ns	≤5ns	≤3.5ns
Type de déclencheur	Bord
Mode déclencheur	Auto, normal, unique
Plage de niveau de déclenchement	±4 div du centre de l'écran

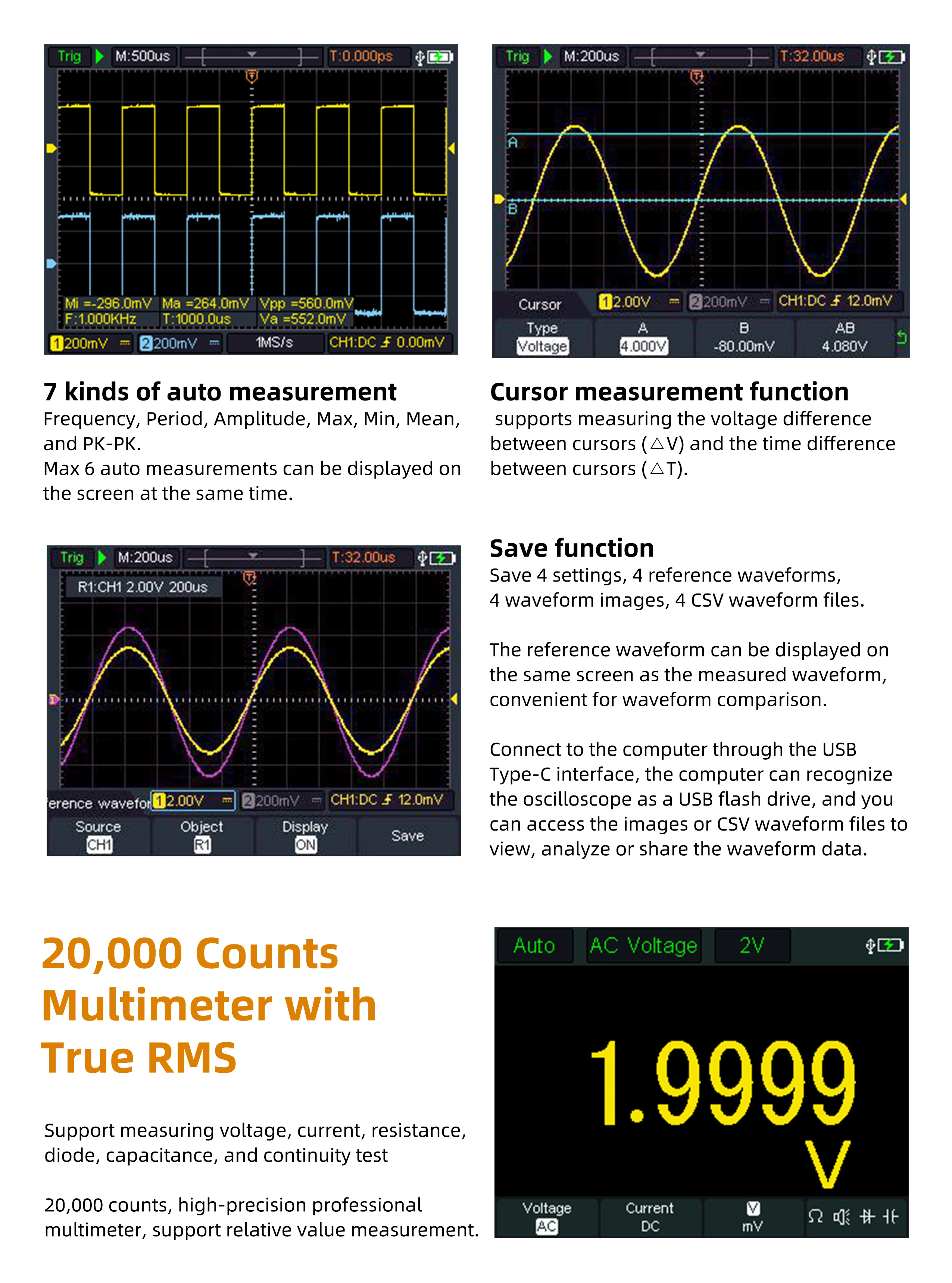

Mesure automatique	Période, Fréquence, Moyen, PK-PK, Max, Min, Amplitude
Mesure du curseur	ΔV, ΔT, ΔT&ΔV entre curseurs, curseur automatique
Interface de communication	USB Type-C

Spécification	HDS2202	HDS2202S
Bande passante	200 MHz	200 MHz
canal	2	2+1 (générateur de signal)
Taux d'échantillonnage	1GSa/s	1GSa/s
Mode d'acquisition	Échantillon, détecter le pic
Longueur de l'enregistrement	8K
Affichage	LCD de 3,5 pouces
Taux de rafraîchissement de la forme d'onde	10000 wfrms/s
Coupling d'entrée	DC, AC, au sol
Impédance d'entrée	1 MΩ±2%, en parallèle avec 16 pF±10 pF
Atténuation de la sonde	1X, 10X, 100X, 1000X, 10000X
Voltage d'entrée max.	400V (DC + AC, PK-PK)
Limite de bande passante (typique)	20MHz / Bande passante complète
Plage de taux d'échantillonnage	2ns/div ~ 1000s/div, étape par étape 1–2–5
Résolution de sensibilité	10mV / div ~ 10V / div
Basse fréquence (-3dB)	≥10 Hz (à l'entrée, couplage AC)
Temps de montée (à l'entrée, typique)	≤1.75ns
Type de déclencheur	Bord
Mode déclencheur	Auto, normal, unique
Plage de niveau de déclenchement	±4 div du centre de l'écran
Mesure automatique	Période, Fréquence, Moyen, PK-PK, Max, Min, Amplitude
Mesure du curseur	ΔV, ΔT, ΔT&ΔV entre curseurs, curseur automatique
Interface de communication	USB Type-C

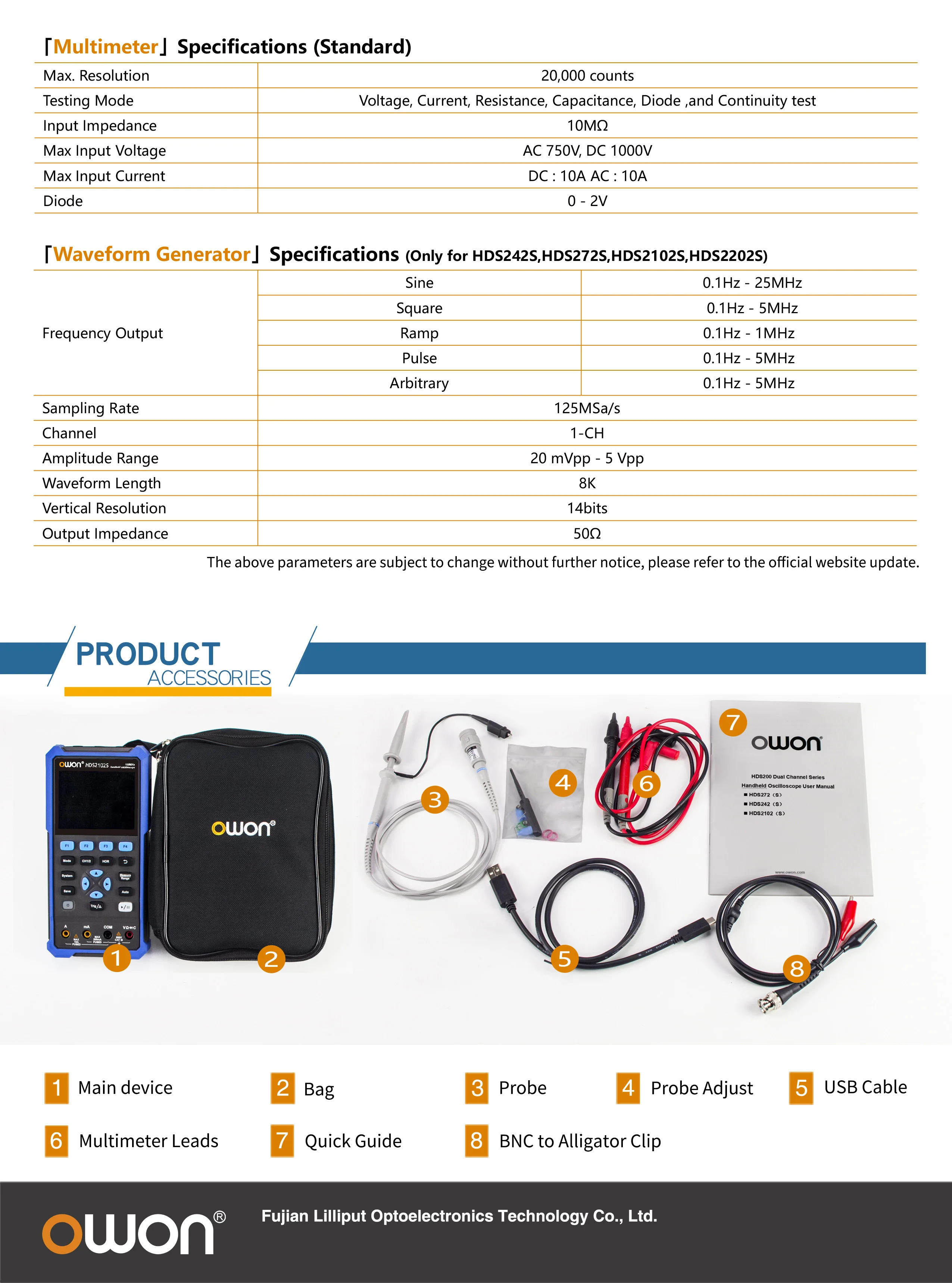

Spécification du multimètre numérique

Paramètre	Spécification
Lecture à échelle complète	4 chiffres (nombre maximum 20000)
Modes de test	Voltage, courant, résistance, capacité, diode, continuité
Voltage d'entrée maximale	AC 750V, DC 1000V
Courant d'entrée maximum	DC: 10A, AC: 10A
Gamme d'essai de diode	0–2V

Plage de mesure et précision

Fonction	plage	Précision
Voltage DC	200.00mV	±(0.3% + 10 dig)
	2.0000V / 20.000V / 200.00V	±(0.3% + 5 dig)
	1000.0V	±(0.3% + 5 dig)
Voltage AC	200.00mV / 2.0000V / 20.000V / 200.00V	±(0.8% + 10 dig)
Voltage AC	750.00V	±(1% + 10 dig)
courant DC	200.00mA	±(0.8% + 10 dig)
courant DC	10.000A	±(2.5% + 10 dig)
courant AC	200.00mA	±(1% + 10 dig)
courant AC	10.000A	±(2.8% + 10 dig)
Résistance (Ω)	200,00Ω / 2,0000kΩ / 20,000kΩ / 200,00kΩ / 2,0000MΩ	±(0.8% + 10 dig)
	20.000MΩ	±(1% + 3 dig)
	100,00MΩ	±(5% + 10 dig)
Capacité (F)	20.000nF / 200.00nF / 2.0000μF / 20.000μF / 200.00μF / 2.0000mF	±(3.0% + 10 dig)
Réponse en fréquence (Hz)	(40 – 1000) Hz	—

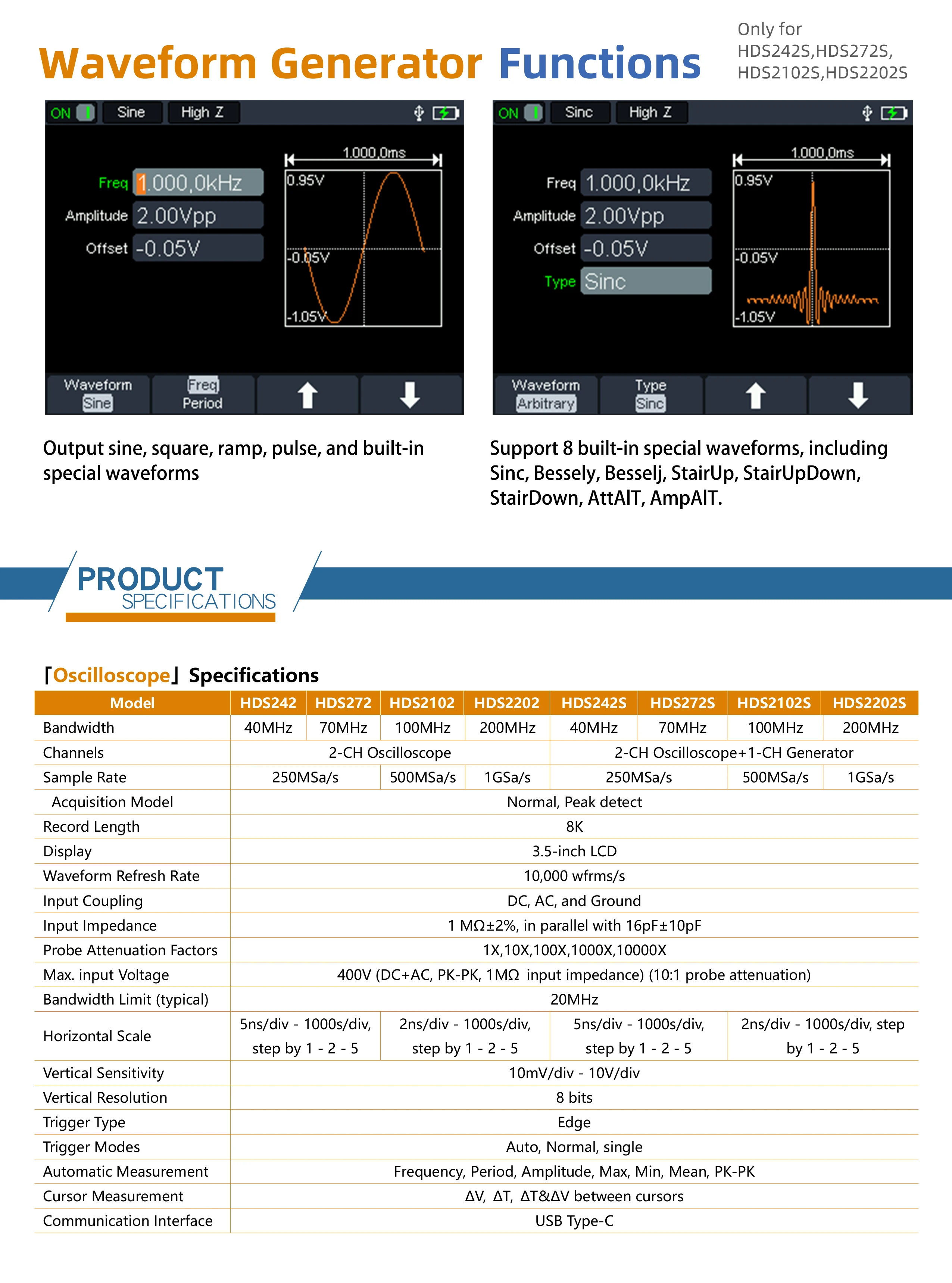

Spécification du générateur de signal

(HDS242S, HDS272S, HDS2102S, HDS2202S)

Paramètre	Spécification
Sortie de fréquence – Sinus	0,1 Hz à 25 MHz
carré	0,1 Hz à 5 MHz
Rampe	0,1 Hz à 1 MHz
Pulse	0,1 Hz à 5 MHz
Forme d'onde arbitraire	0,1 Hz à 5 MHz
Taux d'échantillonnage	125MSa/s
canal	1
Amplitude	20mVpp-5Vpp (impédance élevée), 10mVpp-2.5Vpp (50Ω)
Longueur de forme d'onde	8K
Résolution verticale	14 bits
Impédance de charge	50Ω
