Outil de diagnostic SVCI DoIP JLR avec PATHFINDER et JLR SDD V157 pour Jaguar Land Rover 2005-2019 avec fonction de programmation en ligne

STC SVCI DoIP Jaguar Land Rover Outil de diagnostic avec PATHFINDER & JLR SDD V157 Logiciel Support JLR de 2005 à 2019 avec fonction de programmation en ligne

STC SVCI DoIP Aperçu du produit

La SVCI DoIP Vehicle Communication Interface (VCI) est utilisée par des techniciens professionnels comme aide au diagnostic et à la réparation des systèmes électriques et électroniques des véhicules.Le SVCI DoIP est conçu pour connecter le véhicule à une application informatique PC hôte qui fonctionne ensuite via le SVCI DoIP pour le transfert de données et la reprogrammation de l'unité de contrôle électronique (ECU).En utilisant le logiciel d'application PC VCI Manager, le SVCI DoIP est capable de communiquer via un câble USB.

Le SVCI DoIP est un outil basé sur des normes, prenant en charge l'interface SAE J2534 et l'API ISO22900-2 Diagnostic-Protocol Data Unit (D-PDU).Soutenir pleinement le logiciel de diagnostic JLR SDD2 et Pathfinder, y compris le diagnostic, la mise à jour de l'ECU, la configuration CCF et toutes les fonctions de JLR.

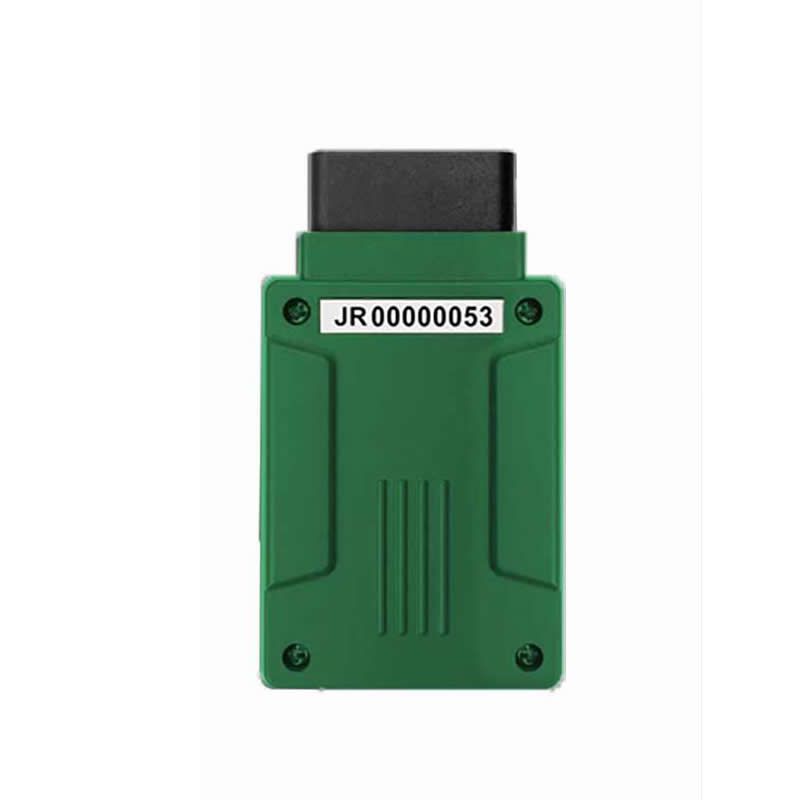

STC SVCI DoIP Aspect et détails

Le matériel SVCI DoIP a deux lumières LED.Différentes LED représentent différents états.La lumière LED à gauche clignotant vert indique que l'équipement fonctionne normalement, La lumière LED clignotant rouge indique que le firmware est en cours de mise à niveau.La LED à droite s'allume toujours pour indiquer que le protocole DoIP est activé, La LED à droite clignote, indiquant qu'elle communique avec le protocole DoIP.Comme le montre la figure ci-dessous.

STC SVCI DoIP Spécifications techniques

Comment utiliser STC SVCI DoIP?

Si vous voulez utiliser le dispositif SVCI DoIP normalement, vous devez télécharger et installer trois logiciels, ce sont le logiciel Pathfinder, SDD2 et SDD2 "QuickLoader".Ces trois logiciels peuvent être installés dans le même système d'exploitation ensemble, et lorsque vous utilisez le logiciel SDD2, vous devez l'ouvrir à partir du logiciel SDD2 "QuickLoader".Et lorsque le logiciel est installé, l'appareil doit être connecté à l'ordinateur portable et au véhicule.Le logiciel Pathfinder est principalement destiné aux modèles Jaguar Land rover fabriqués en 2017 et au-delà. Le logiciel SDD2 est principalement destiné aux modèles Jaguar Land rover 2016 et antérieurs.

STC SVCI DoIP Software Télécharger et installer le logiciel

Étapes d'installation du logiciel PATHFINDER :

• Étape 1: Avant d'installer le logiciel, vous devez vous assurer que le lecteur C a une capacité supérieure à 250 Go.
• Étape 2: Accès au centre de téléchargement de logicielshttp://www.flyobd.com/shop/centre de téléchargement/
• Étape 3: Sélectionnez l'élément "Pathfinder" et téléchargez l'installateur de Pathfinder
• Étape 4: Double-cliquez sur le fichier que vous avez téléchargé et enregistré, puis installez-le.
• Étape 5: L'installateur de pathfinder vous invitera automatiquement à télécharger et à mettre à jour le logiciel et les fichiers dont vous avez besoin pour installer pathfinder (le téléchargement et l'installation automatiques prendront jusqu'à 24 heures en fonction de la vitesse de téléchargement du réseau).

Étapes d'installation du logiciel SDD2 et SDD2 "QuickLoader":

• Étape 1 : Télécharger le logiciel depuishttp://diagnosticdelivery.jlrext.com/idscentral/
• Étape 2: Sélectionnez le fichier “SDD_xxx_Full.exe”, téléchargez-le et enregistrez-le.
• Étape 3: Double-cliquez sur le fichier “SDD_xxx_Full.exe” et installez-le.
• Étape 4: Sélectionnez l'élément SDD2-"QuickLoader" à partir dehttp://www.flyobd.com/shop/centre de téléchargementTéléchargez et installez-le.
• Étape 5: Double-cliquez sur le fichier "SDD2 "QuickLoader".exe" et installez-le.

Appareils connectés

Après avoir installé le logiciel, vous devez connecter l'équipement à l'ordinateur à l'aide d'un câble USB.Ensuite, connectez l'interface OBD du véhicule à travers le dispositif SVCI DoIP, ou connectez l'interface OBD du véhicule et de l'équipement à travers le câble d'extension OBD.Le schéma de connexion de l'équipement est montré ci-dessous.

Comparaison des fonctions SVCI DoIP avec JLR VCI DoIP et DA-Dangle DoIP

1.Qu'est-ce que le SVCI DoIP ?

SVCI DoIP est un outil spécial d'inspection de véhicules pour les modèles Jaguar Land rover, il est fabriqué par BAOCHI.

2.Que fait le SVCI DoIP?

Le matériel SVCI DoIP est compatible avec le logiciel SDD2 et Pathfinder, qui peut réaliser toutes les fonctions de ces deux logiciels, il comprend le diagnostic, le programme, l'immobilisateur, la configuration CCF de changement et la fonction spéciale etc.En passant, le dispositif DoIP d'origine peut réaliser la fonction, SVCI DoIP peut également réaliser.

Existe-t-il une limite de version pour SVCI DoIP pour utiliser SDD2 et le logiciel de recherche de chemin, et peuvent-ils être utilisés gratuitement?

Le matériel SVCI DoIP est compatible avec toutes les versions de SDD2 et de pathfinder.Le logiciel est gratuit à utiliser et le logiciel SDD2 peut être exécuté sans inscription.

4.Quand le logiciel SDD2 est utilisé et quand le logiciel pathfinder est utilisé?

Utilisez le logiciel SDD2 lorsque vous rencontrez un véhicule JLR de 2005 à 2016, Lorsque vous rencontrez les modèles Jaguar Land rover produits après l'année modèle 2017, vous devez utiliser le logiciel Pathfinder.

5.Quels sont les avantages de SVCI DoIP ?

L'équipement matériel SVCI DoIP convient à tous les modèles de Jaguar Land rover de l'année, et il peut réaliser toutes les fonctions de Jaguar Land rover.Le matériel SVCI DoIP lui-même est petit et facile à prendre.En outre, il existe plusieurs avantages:

• 1) communication hôte à haute vitesse. (3M bps)
• 2) communication hôte stable. (avec contrôle de débit RTS/CTS)
• 3) Logiciel d'enregistrement automatique.
• 4) Mise à jour du logiciel en ligne et garder le logiciel à jour toujours.
• 5) Mise à jour du firmware en ligne.

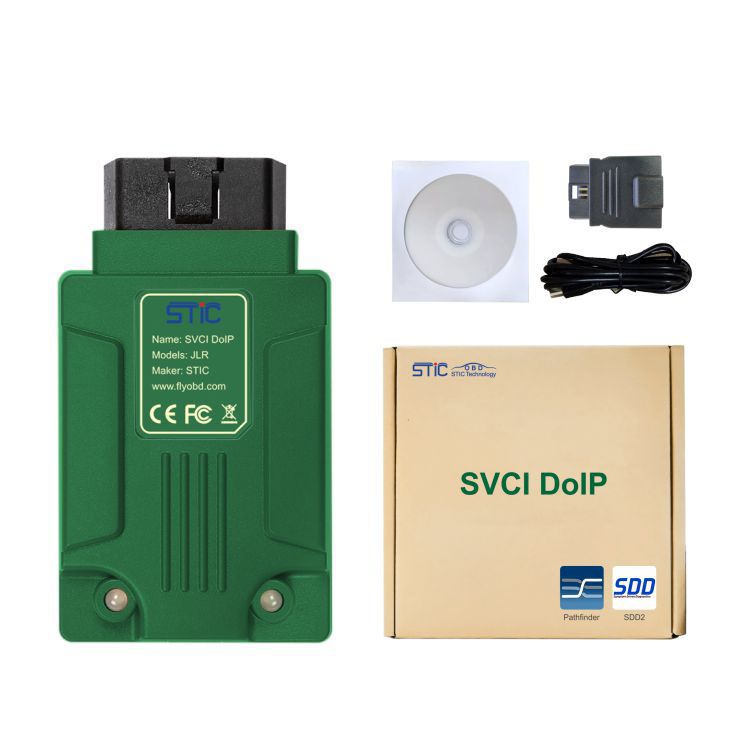

Liste des paquets STC SVCI DoIP :

• 1pc x SVCI DOIP JLR DoiP matériel VCI
• 1pc x CD logiciel
• 1pc x câble USB
• 1pc x Manuel d'utilisation
• 1pc x emballage extérieur
• 1pc x câble d'extension OBD
