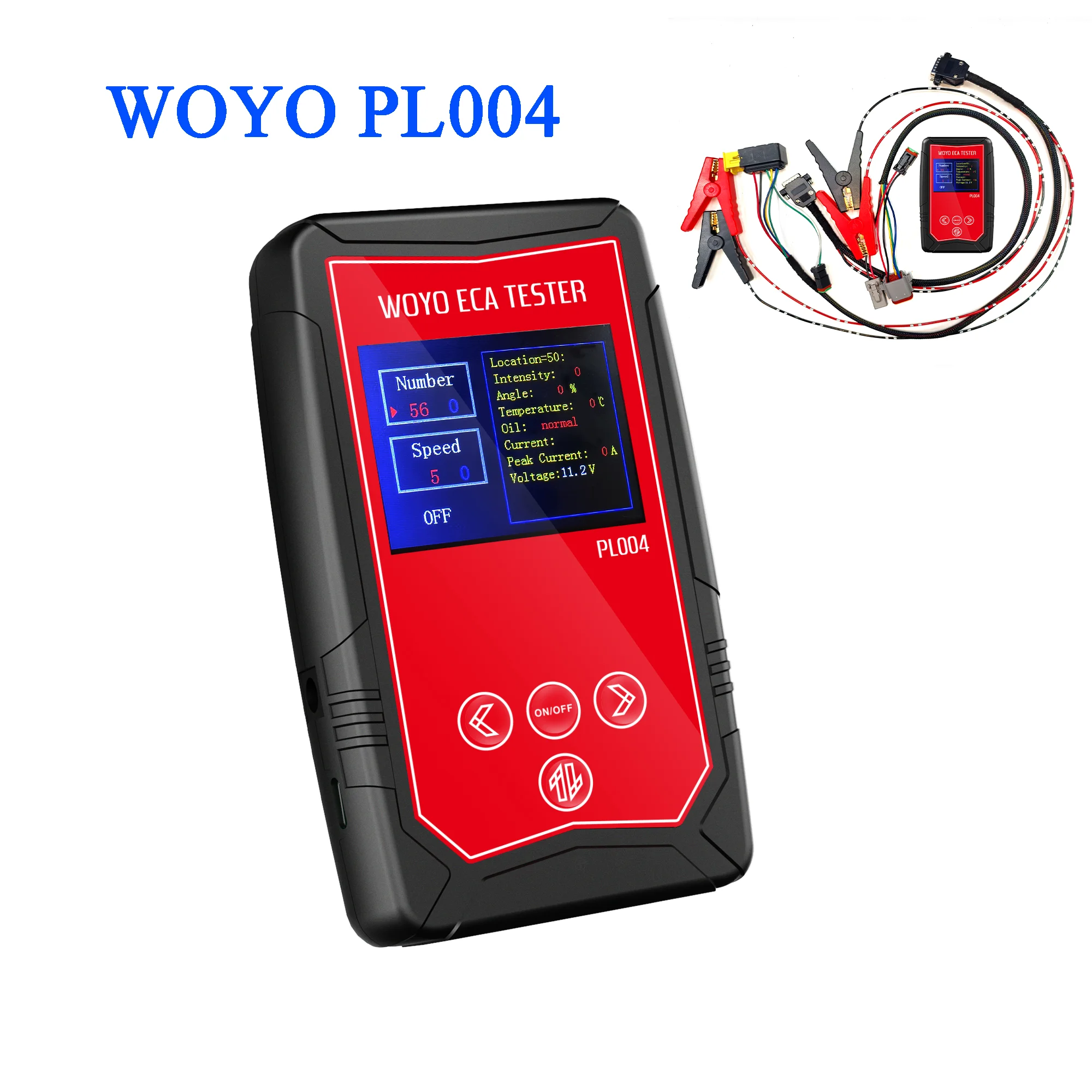

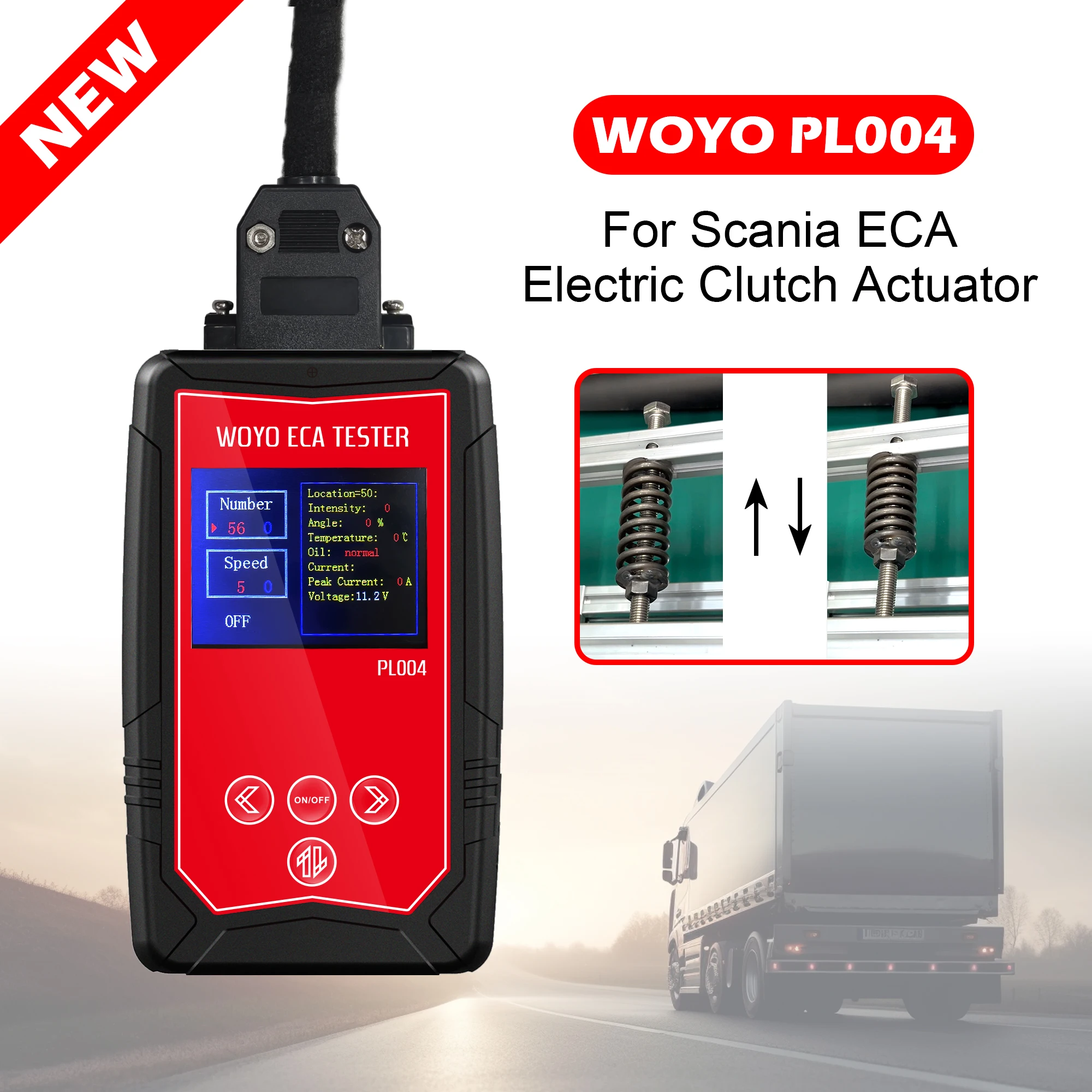

Testeur ECA WOYO PL004

Outil de diagnostic d'actionneur d'embrayage électrique pour camions Scania

Outil de diagnostic de camion: Module d'essai sur banc pour la réparation de ECA et l'utilisation en atelier

Description

Après la réparation ou la mise à niveau du module ECA (actionneur d'embrayage électrique) Scania, utilisez le testeur ECA WOYO PL004 pour confirmer l'état de la réparation via des tests hors ligne.Un test réussi permet une réinstallation sûre dans le véhicule;un test échoué indique qu'une réparation supplémentaire est nécessaire, ce qui évite le travail inutile de l'assemblage répété du véhicule pour la validation.

Codes de défaut pris en charge

• 500004 types de défauts
• 501401 types de défauts
• 501502 types de défauts
• 501702 types de défauts
• 501802 types de défauts

Compatibilité

Convient aux camions Scania des séries T, P, G et R avec boîte de vitesses et embrayage contrôlés par ECA, y compris les tracteurs EURO3, EURO4 et EURO5.

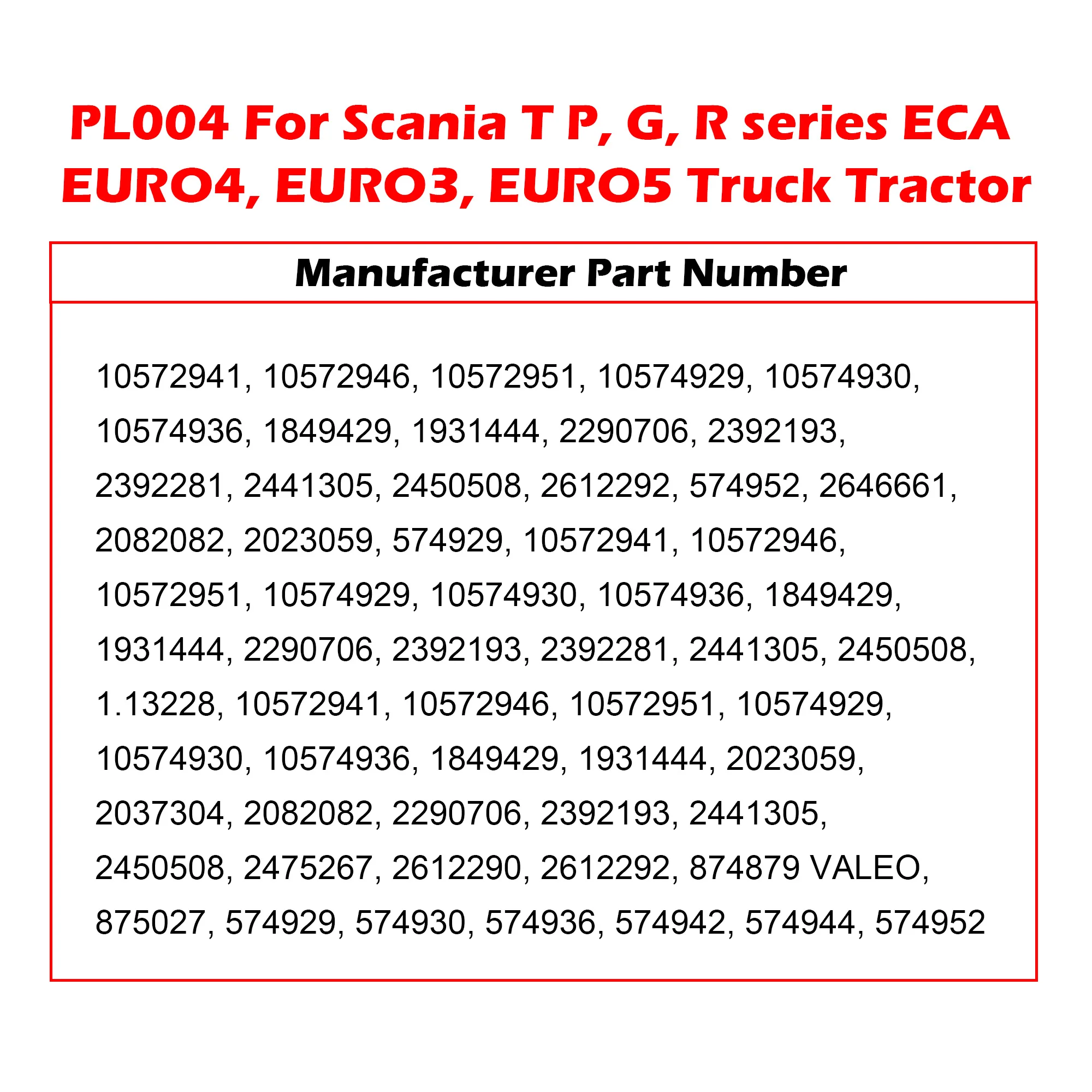

Numéros de pièce du fabricant

10572941, 10572946, 10572951, 10574929, 10574930, 10574936, 1849429, 1931444, 2290706, 2392193, 2392281, 2441305, 2450508, 2612292, 574952, 2646661, 2082082, 2023059, 574929, 1.13228, 2037304, 2475267, 2612290, 874879 VALEO, 875027, 574930, 574936, 574942, 574944

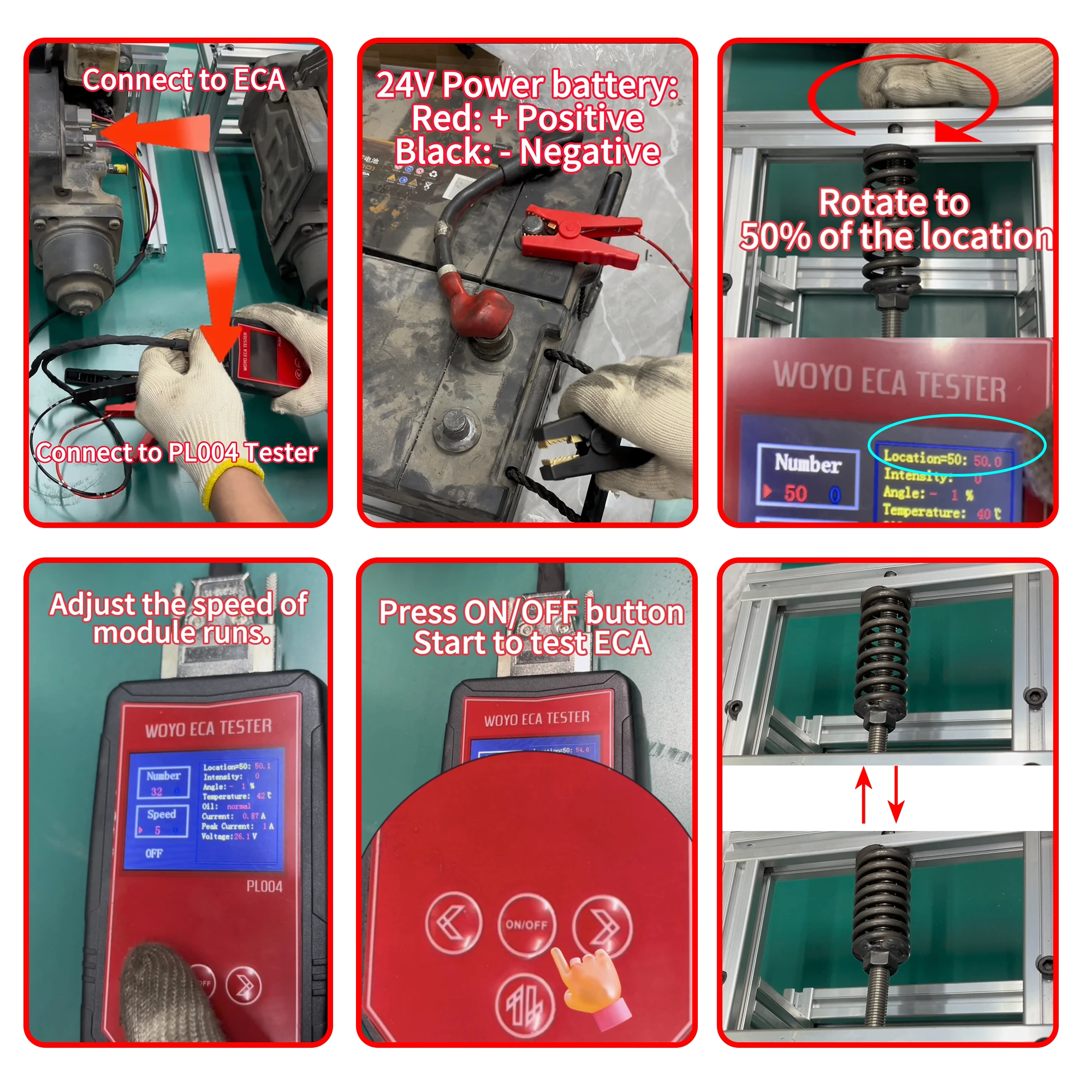

Comment tester un ECA en utilisant le WOYO PL004

1. Connectez l'ECA au PL004 à l'aide du câble d'adaptateur inclus.
2. Connectez le PL004 à une source d'alimentation 24V: fil rouge à positif (+), fil noir à négatif (–).

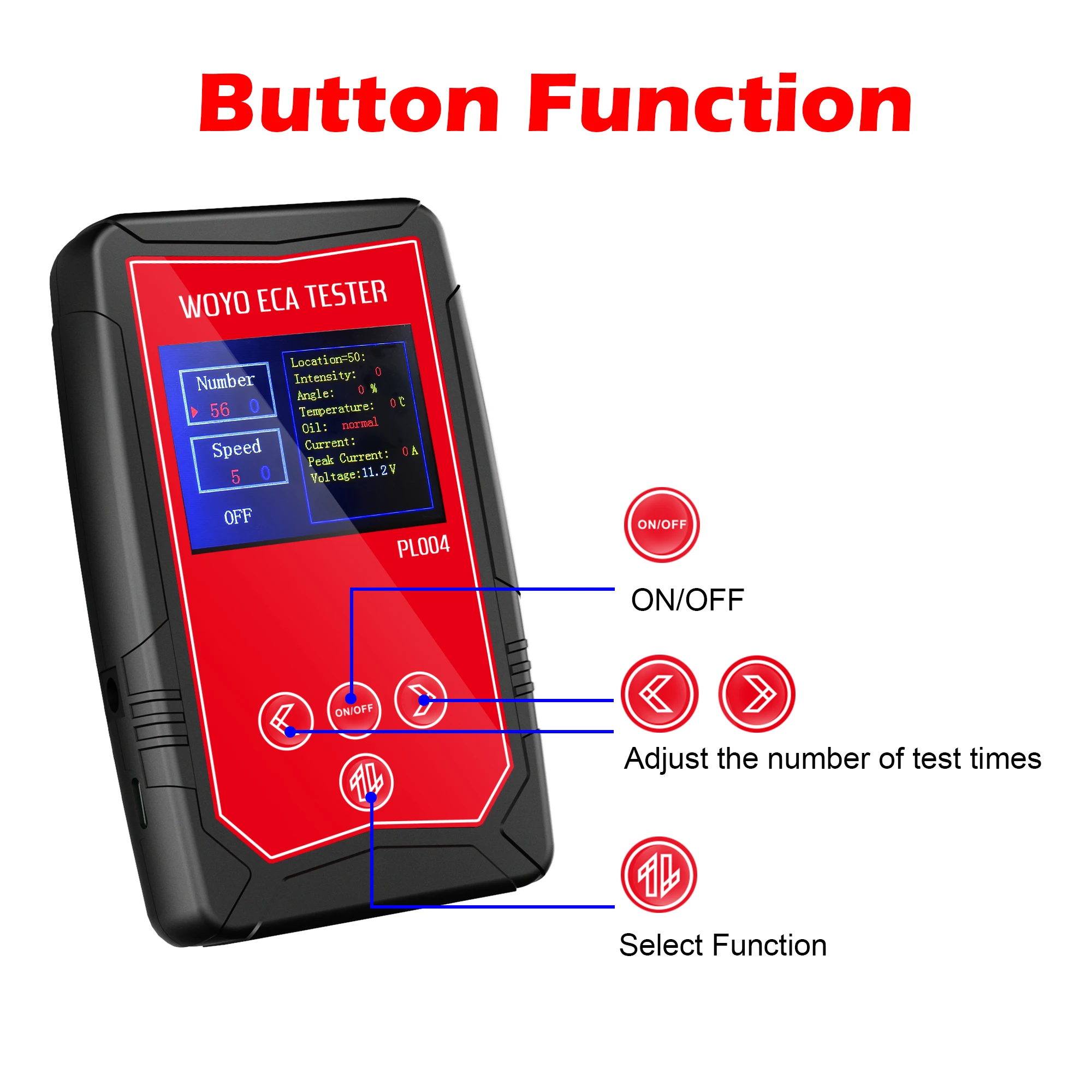

3. Appuyez sur le bouton ON/OFF pour allumer le PL004.
4. Ajustez l'emplacement B sur la Cour à 50% (vérifiez la première lecture des données « 50,0 »).
5. Définissez les temps et la vitesse de test souhaités sur l'interface PL004.
6. Appuyez sur le bouton ON/OFF pour lancer l'actionnement ECA.

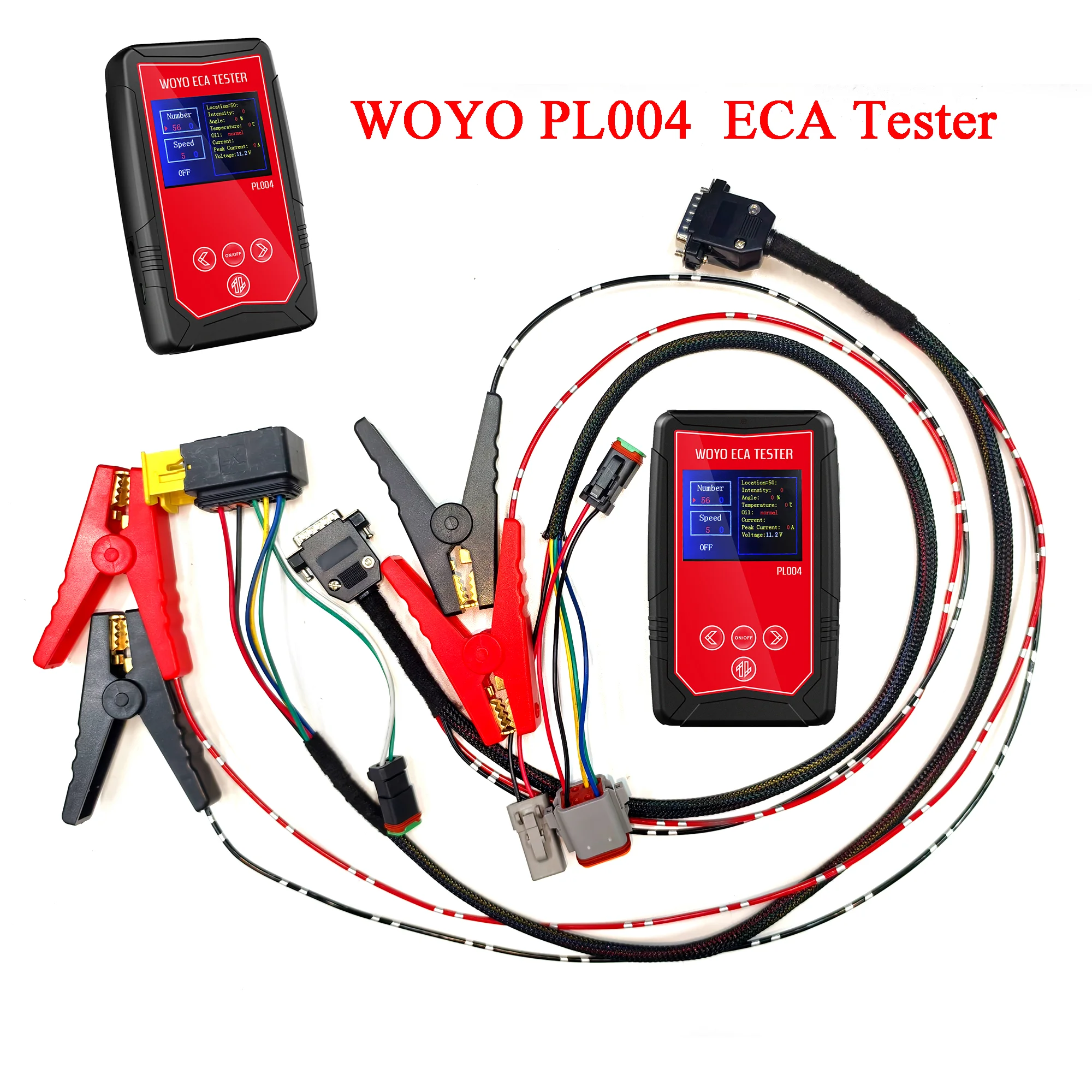

Liste d'emballage

• Unité principale × 1
• Câble × 2
• Support × 1
