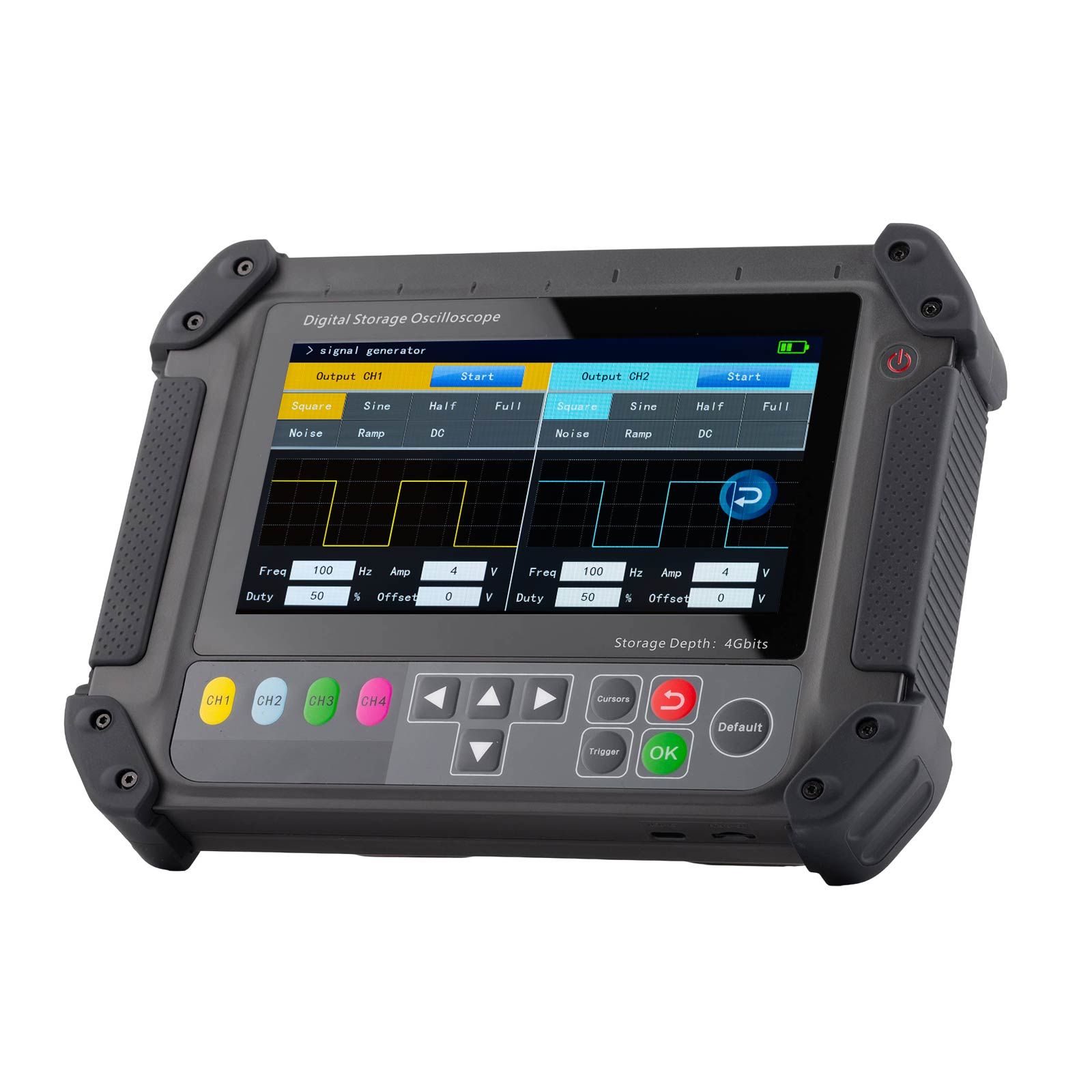

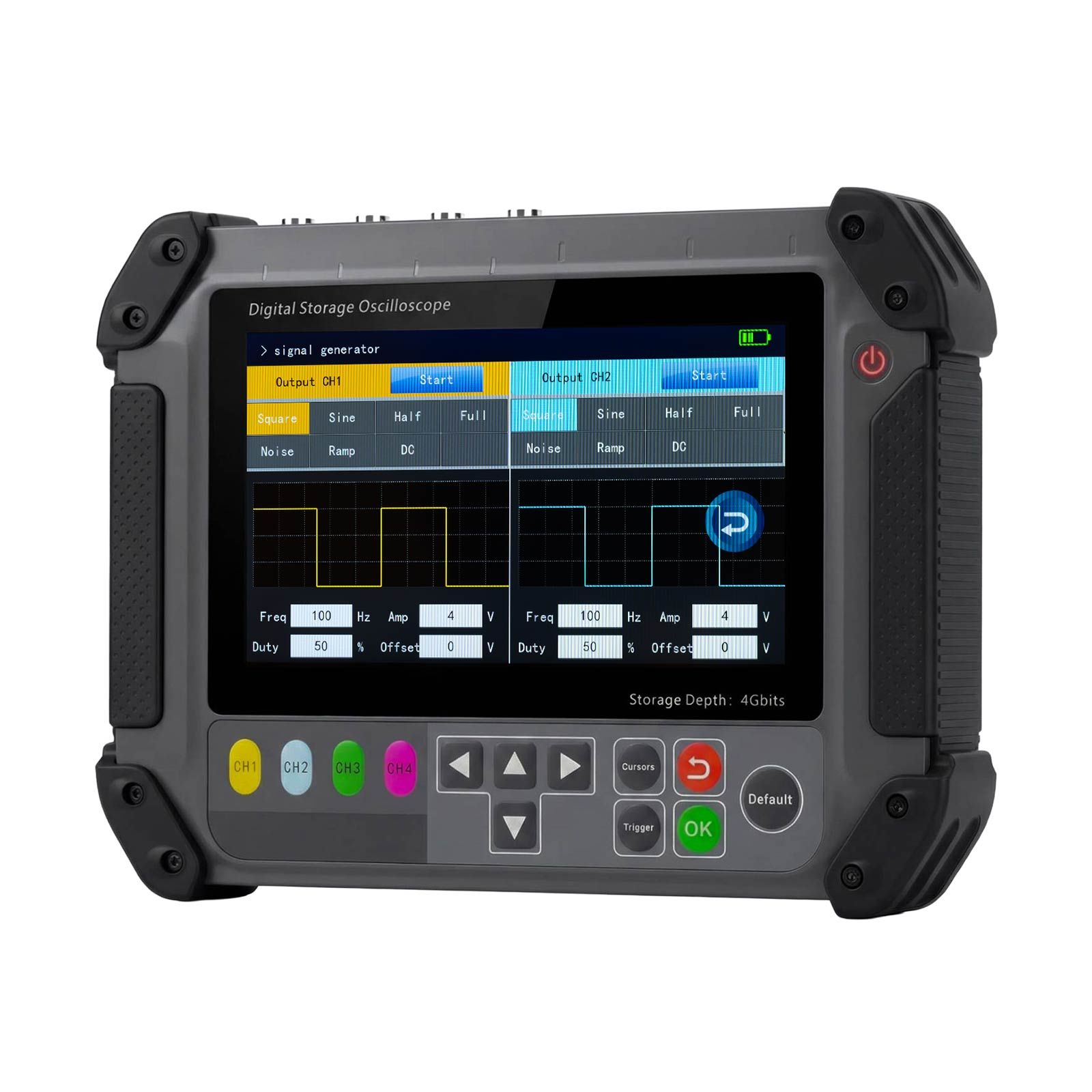

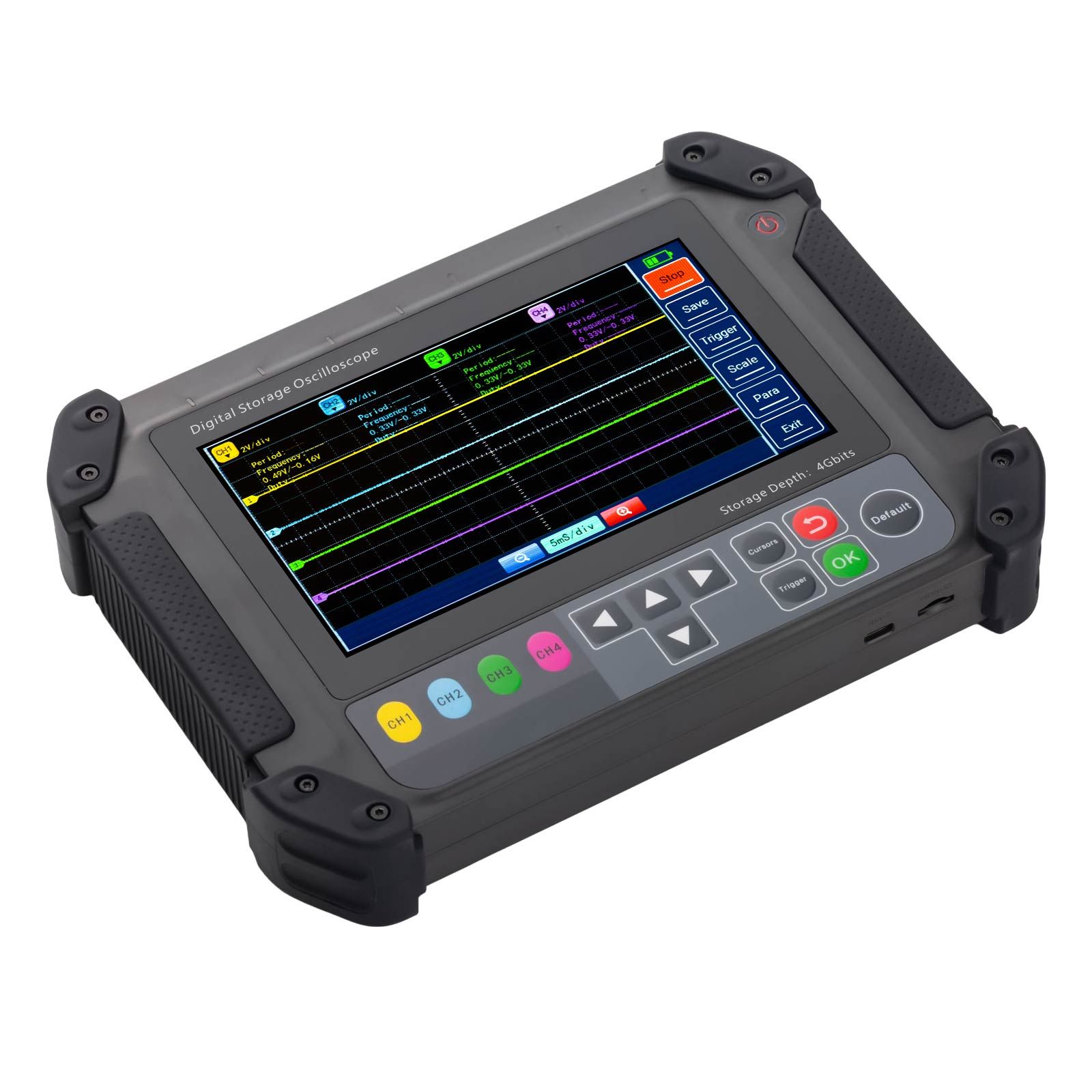

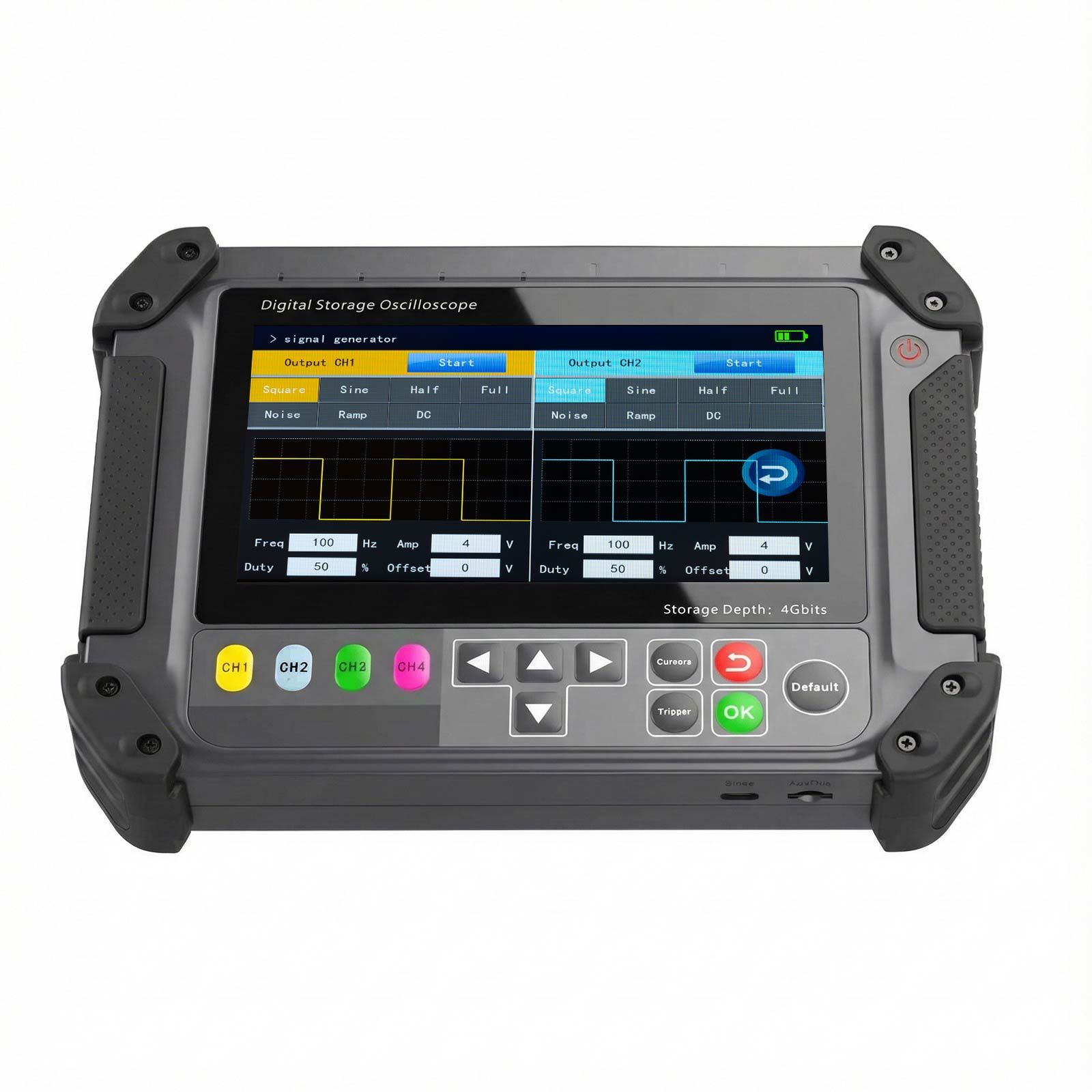

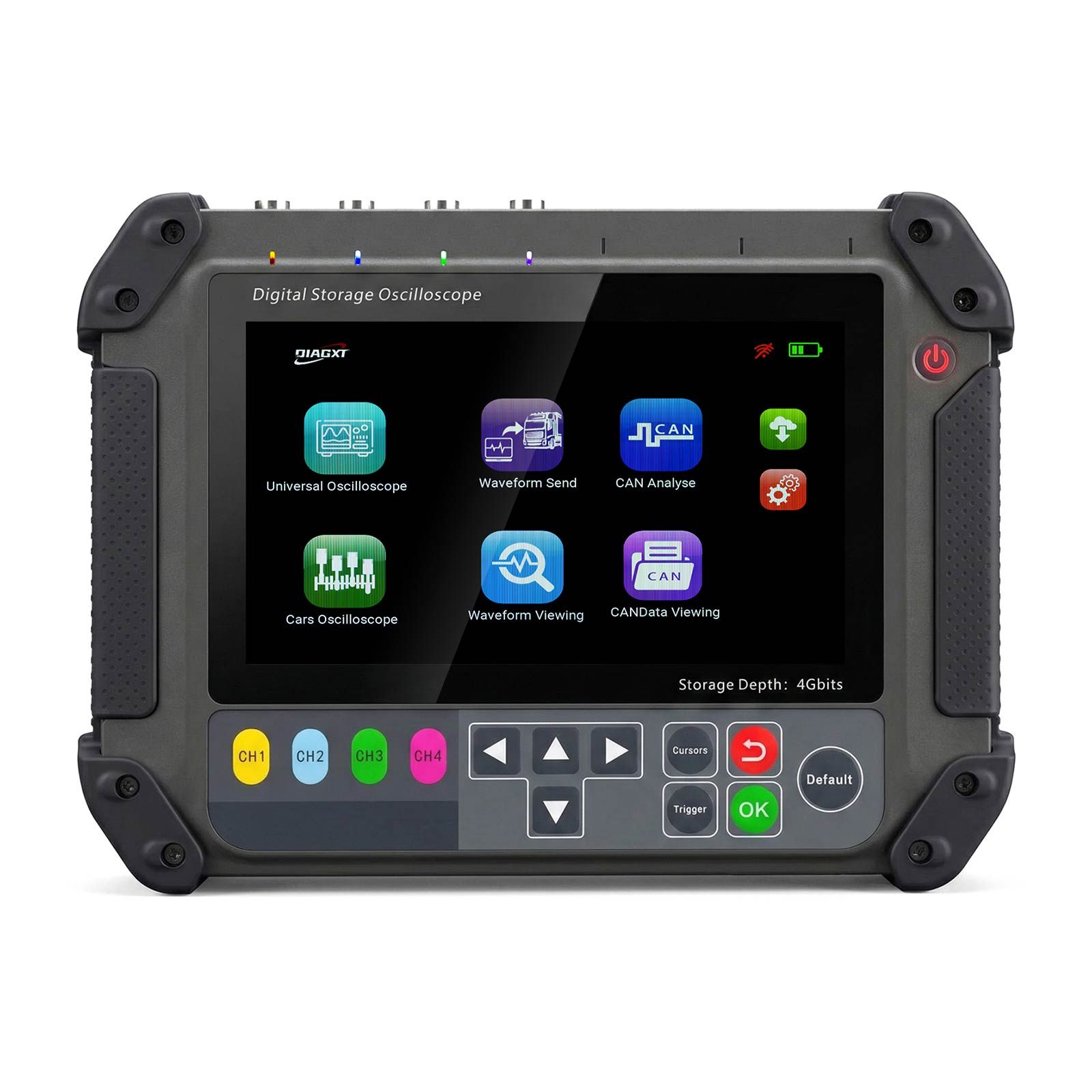

Oscilloscope universel DIAGXT T80 et oscilloscope automobile

Compte tenu du fait que beaucoup de personnel de réparation automobile ont du mal à utiliser des oscilloscopes complexes, DIAGXT a conçu le dispositif DIAGXT T80 pour convenir au personnel de réparation, ce qui le rend plus pratique, plus rapide et plus facile à apprendre.Il a été surnommé "l'oscilloscope que vous pouvez apprendre en peu de temps".

Caractéristiques du produit

1. L'opération est simple et 3 minutes de formation pour les clients zéro sont suffisantes.En utilisant les données de forme d'onde acquises, l'instrument rend le coût de l'apprentissage extrêmement bas.
2. Le nombre de canaux est important et plusieurs types de données peuvent être collectées à la fois, ce qui est pratique pour une analyse complète des signaux.
3. La profondeur de stockage élevée permet des taux d'échantillonnage élevés continus, permettant la collecte de données à long terme contre les signaux d'allumage de voitures et d'autres signaux avec un taux d'échantillonnage élevé et une longue période d'acquisition et d'analyse précises.
4. 3 écrans de données sont collectés et affichés simultanément, permettant la visualisation de formes d'ondes de temps continu plus longues, ce qui rend plus pratique la localisation des défaillances.Il est encore plus pratique à utiliser.
5. Prend en charge l'enregistrement et l'affichage de données brutes de forme d'onde et prend en charge le décodage basé sur les données de forme d'onde.

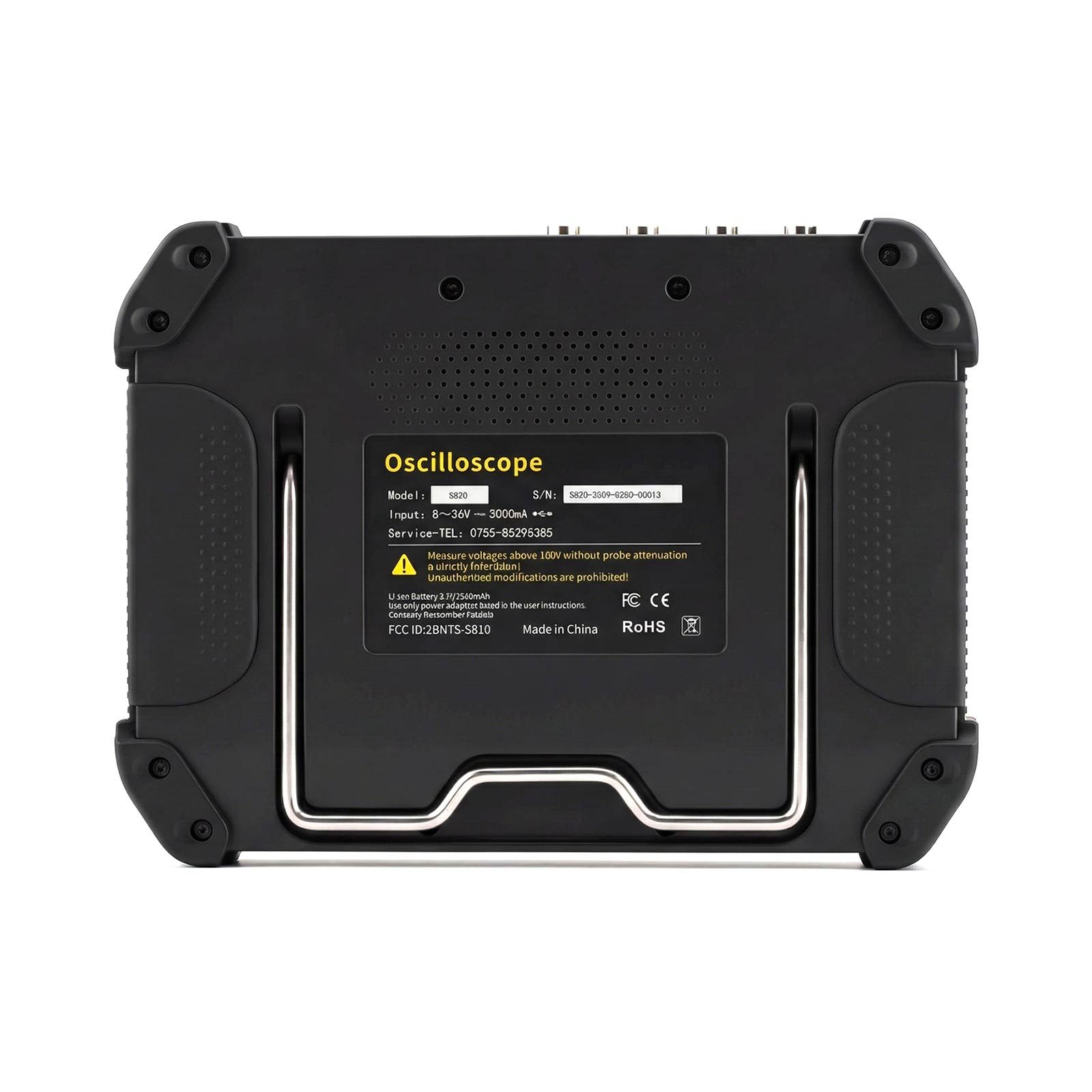

6. Le mode alimentation est flexible, la vitesse de charge est rapide et il peut être adapté à plus de cas d'utilisation.La charnière est réglable et la conception du support fixe permet un placement facile de l'instrument, par exemple pour l'utilisation d'un oscilloscope de banc.En même temps, il dispose d'une batterie rechargeable de grande capacité, ce qui le rend pratique à transporter pour l'utilisation.
7. Il y a un multimètre avec une fonction de base.Avec elle, vous attrapez la forme d'onde de l'intérêt.Maintenez l'écran multi-tactile, fonctionnez et zoomez comme un téléphone mobile, zoomez sur la forme d'onde en mouvement.

Points saillants du produit

• Jusqu'au stockage 4G
  Stockez temporairement jusqu'à 4G de données pour que les utilisateurs puissent interroger.
• Base de données standard
  Fournir aux utilisateurs 400 formes d'ondes de temporisation standard pour les moteurs diesel.
• Analyse CAN
  Afficher la forme d'onde du bus CAN, peut stocker, modifier et envoyer des données CAN.
• Taux d'échantillonnage à canal unique de 200M, stockage de 4G
• Oscilloscope de voiture pratique et efficace
• Stockage, analyse, modification et envoi de données par bus CAN
• Envoyer une forme d'onde de timing
• Données complètes de la bibliothèque de formes d'onde du fabricant

Avantages du produit

1. Adopte le design portable.Il est plus portable et n'est pas limité par l'alimentation 220V.En même temps, par rapport à la version PC, il n'est pas limité aux ordinateurs portables;
2. Adopte le fonctionnement tactile.Il est pratique pour l'ajustement de la forme d'onde;et facile à utiliser avec des boutons physiques;
3. Avec une mémoire allant jusqu'à 4G.Il peut stocker temporairement la forme d'onde de plus de dix minutes dans la mémoire et peut être vu à plusieurs reprises à volonté.Les oscilloscopes ordinaires n'ont que l'information de l'écran actuel;
4. Ajoute un menu "Options", qui préfixe l'amplitude et la base temporelle en fonction des caractéristiques de chaque composant du véhicule.Pour mesurer, les utilisateurs cliquent simplement sur le nom du capteur correspondant, éliminant le processus de configuration complexe et le rendant plus adapté aux nouveaux débutants;
5. Doté d'une fonction de sauvegarde.La forme d'onde complète peut être enregistrée en permanence sur une carte SD pour une référence future facile.De plus, des données, et non des images, sont enregistrées.Cela peut également être vu sur un PC. La forme d'onde peut également être exportée;
6. Avec une fonction de transmission de forme d'onde.Il peut envoyer le signal de temporisation correct à l'ECU du véhicule.Ceci est pratique pour vérifier les erreurs de timing.Par exemple, si un véhicule ne démarre pas et que le personnel d'entretien soupçonne une défaillance du signal de temporisation, cette fonction peut être utilisée pour envoyer la forme d'onde correcte à l'ECU.Si les injecteurs, bougies, etc. sont activés à ce moment, cela signifie qu'il y a effectivement un problème avec le signal d'origine du véhicule;
7. Envoyer des données à partir de la bibliothèque de formes d'onde du fabricant ou envoyer une forme d'onde auto-collectée.Si notre bibliothèque de formes d'onde n'a pas la forme d'onde correspondante, l'utilisateur peut collecter la forme d'onde à partir du même modèle de véhicule qu'une base de données;
8. Avec la fonction d'analyse de bus CAN du véhicule;il peut collecter, analyser, modifier, enregistrer et envoyer des données de bus CAN, une fonction que n'ont pas non plus d'autres oscilloscopes;
9. Équipé d'interfaces et d'adaptateurs plus pratiques pour collecter l'acquisition du signal.

Fonctions du produit

• Nombre de canaux:4
• Types de déclencheur:Bord ascendant, bord descendant, bord bilatéral
• Décodage des données de forme d'onde :CAN, UART, SPI
• Les données brutes sont enregistrées et affichées :Soutien
• Analyse des données de bus CAN (Support Protocol-Based Parsing):Soutien
• Sauvegarde de données de bus CAN:Soutien
• Modification des données de bus CAN:Soutien
• Envoi de données de bus CAN:Soutien

Spécifications du produit

• Taux d'échantillonnage:Sps 1G à canal unique
• Bande passante :100 M
• Stockage :4 Go
• ADC :10 Bits
• Taille de l'écran:7 pouces
• Résolution d'affichage:1024*600
• Mode de défilement :Soutien
• Fonctionnement d'écran tactile:Soutien
• Opération clé:Soutien
• Multi-Touch :Soutien
• Méthode de mise à jour :Connexion WIFI
• Batterie :Le temps de travail continu est d'environ 1,5 heures lorsqu'il est entièrement chargé.
• Taille du produit:23 * 17 * 3,5 cm
• Poids du produit:1,2 kg

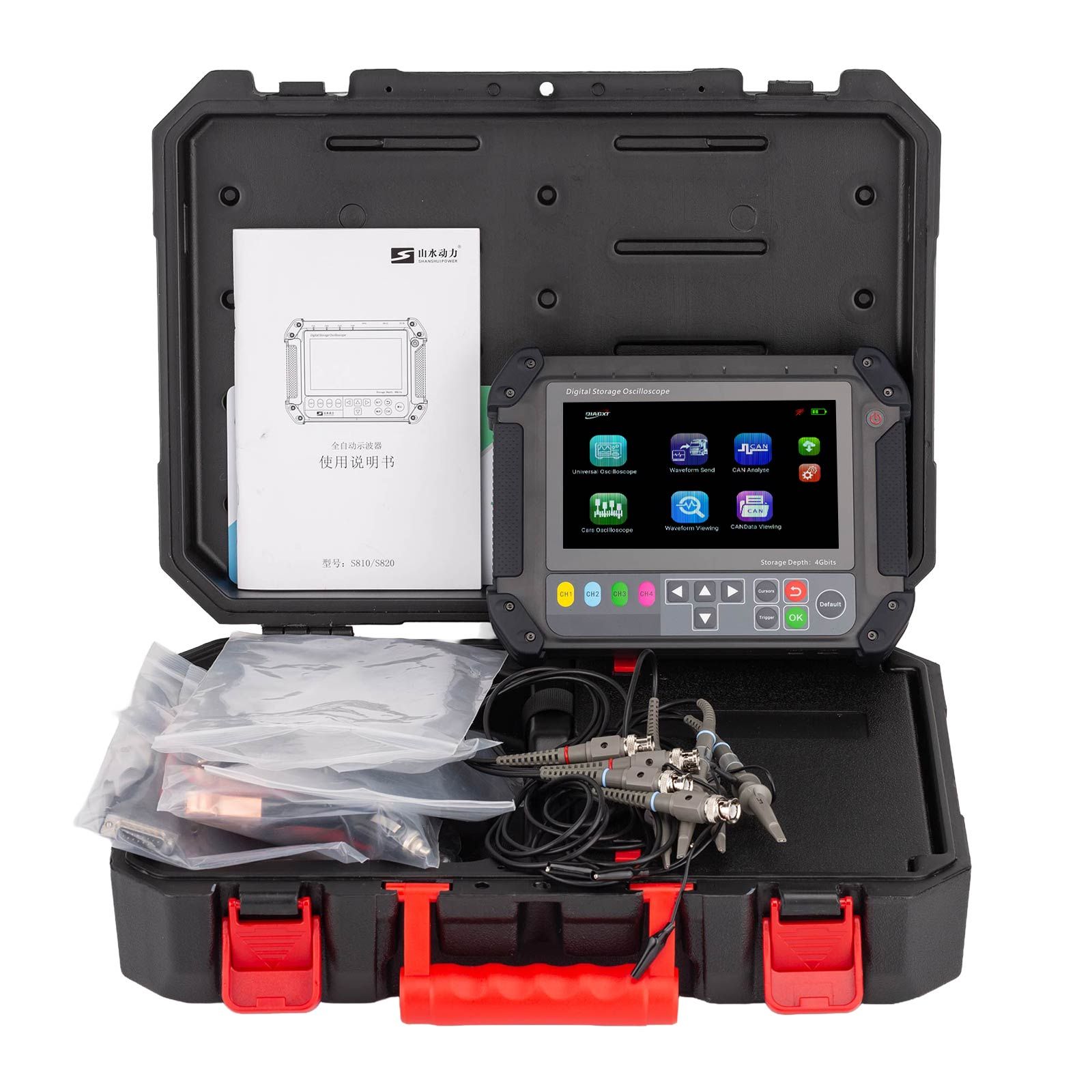

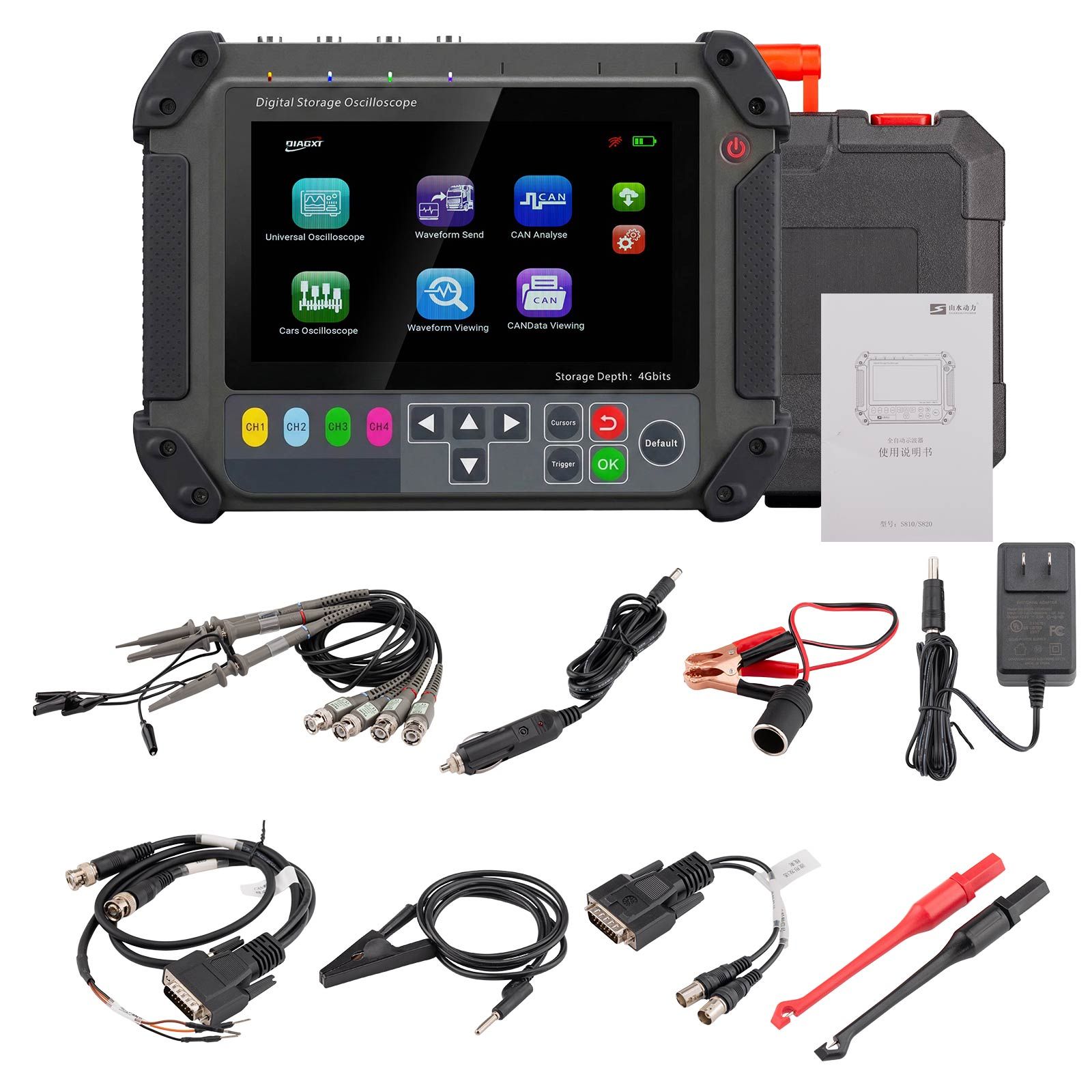

Paquet comprend

• 1pc x unité principale
• 1pc x chargeur
• 1pc x briquet de cigarette masculin
• 1pc x Femme briquet de cigarette
• Sondes d'oscilloscope 4pcs x
• 1pc x fil de masse
• 2pcs x connecteurs banane
• 1pc x Harnais de transmission en forme d'onde
• 2pcs x 4.0 fils barbelés
