Testeur de circuit automobile VDIAGTOOL V210

VDIAGTOOL V210 Automotive Open Circuit/Short Circuit Tester est un outil de circuit adapté aux amateurs de bricolage, électriciens et techniciens.Alimenté par deux batteries 9V, il aide à localiser facilement les circuits ouverts, les connexions ouvertes, les fils cassés et les courants de fuite sans endommager l'isolation, permettant la traçage des défaillances du câble.

Fonctions clés

• Localiser le court-circuit en toute sécurité
• Vérifier le circuit ouvert rapidement
• Tracer le fil avec précision

Large compatibilité

1. Diagnostique du circuit

Fonctionne avec des systèmes 6-42V DC

2. Modèles pris en charge

• Voitures
• Camions
• Tracteurs
• bateaux
• RVs
• …………….

3. Types de défaillance de circuit pris en charge

• Trouver des points de circuit ouvert
• Connexions cassées
• Fils cassés
• Fuite
• ………………

Pourquoi choisir VDIAGTOOL V210 Automotive Circuit Finder

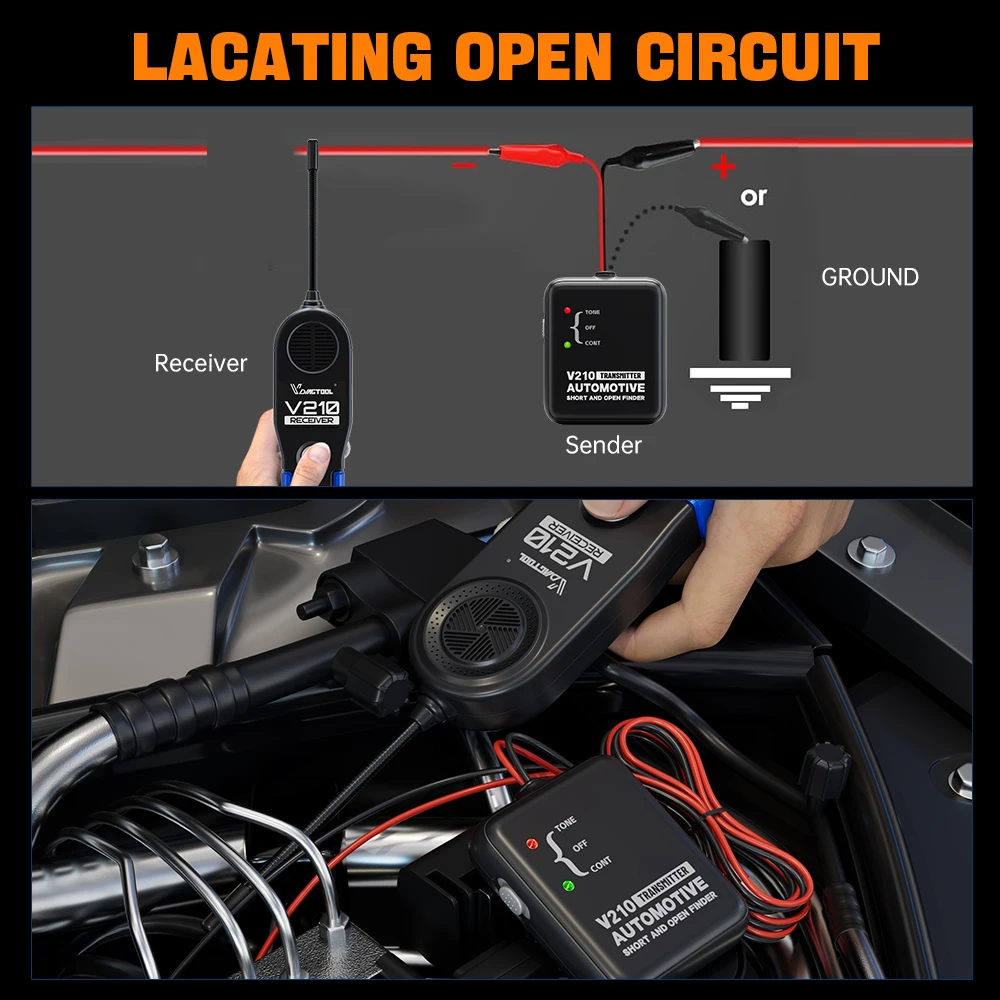

1. Localiser les circuits ouverts

Le détecteur de circuit ouvert VDIAGTOOL V210 est équipé d'indicateurs LED émetteurs et récepteurs, qui peuvent détecter instantanément et vous alerter des circuits ouverts.VDIAGTOOL V210 permet de localiser rapidement et avec précision les connexions ouvertes, les fils cassés, les points de fuite et même de tracer les trajets de câbles via le bip sonore du récepteur intégré.

Remarque : La puissance du signal affecte le volume de l’alerte sonore.Pendant le test, positionnez la sonde près du câble.Si le son diminue soudainement, cela indique la présence d'un point de défaillance.

2. Vérifiez les courts circuits

Le détecteur de court-circuit automobile VDIAGTOOL V210 dispose d'une sonde flexible de 6,7 pouces.En pliant les fils ou connecteurs et en écoutant les changements dans le ton du récepteur, il aide à identifier les défaillances de circuit intermittents et à accéder facilement aux fils dans les zones congestionnées.

Remarque : Les signaux sonores peuvent être affectés par la distance de transmission, les valeurs de résistance, les couches de blindage et la complexité du circuit.Pour améliorer la précision de la détection, inspectez les circuits étape par étape et terminez les tests de signal pour localiser avec précision les points de court-circuit.

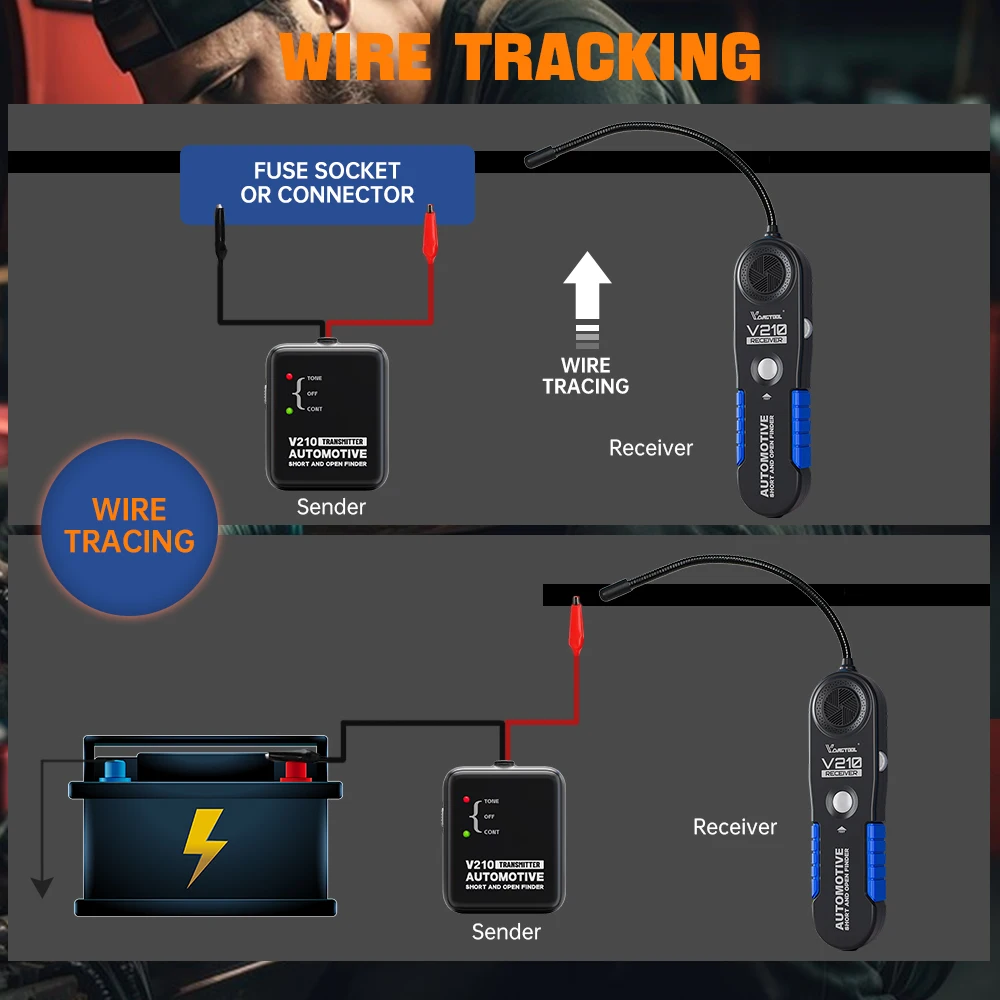

3. Traçage du fil

Facile à utiliser en connectant simplement l'émetteur en série avec le circuit ou le fil à tester (par exemple, au lieu d'un fusible soufflé, à travers un connecteur, en série avec un fil ouvert, une prise d'ampoule, etc.), et en balayant le circuit / fil avec la sonde flexible du traceur pour trouver le point de problème.

Guide utilisateur

1. Sélectionnez le mode

• Mode TONE – Utilisation pour la détection de circuit ouvert ou le suivi des fils
• Mode CONTUtilisation pour les contrôles de continuité ou les tests de court-circuit

2. Connectez les capteurs

Fixez les sondes ou les pinces au fil/câble à tester.

3. Diagnostique

L'outil indiquera les interruptions (ouvertes) ou les connexions non désirées (courtes).

4. Précautions d'utilisation

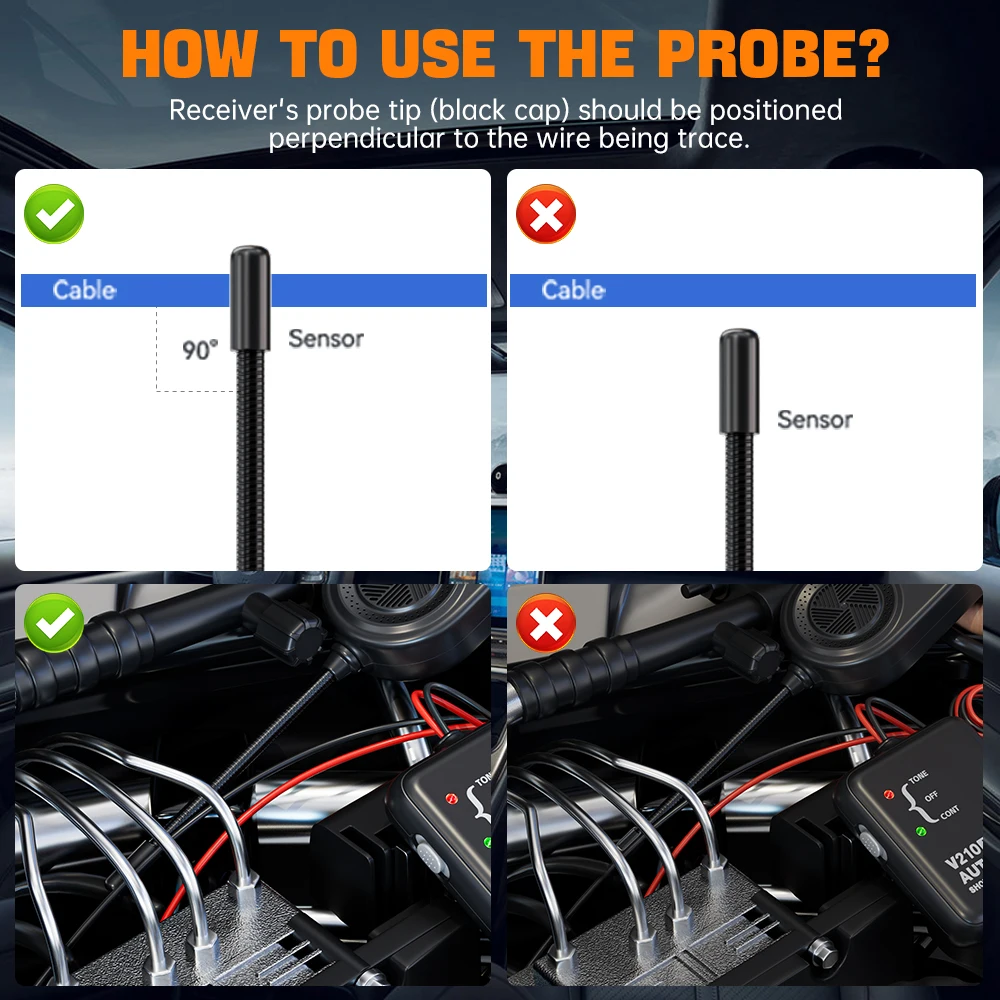

1. La force du signal affecte le volume: Si le son est faible, essayez de régler la position de la sonde pour trouver un signal plus fort pour une détection précise.
2. Le signal sonore peut être affecté par la propagation, la résistance, le blindage et la complexité du circuit.Pour améliorer la précision, vérifiez le câblage étape par étape et les signaux complets pour identifier le court exact.
3. Lorsque le signal n'est pas assez fort, le volume sera faible dans le récepteur.Veuillez trouver un signal fort et essayer de faire monter le signal au niveau le plus élevé;Vérifiez également si la puissance de la batterie est suffisante, car cela affectera le bon fonctionnement de l'outil.Lorsque l'outil n'est pas utilisé, laissez-le en position OFF ou retirez directement les piles pour éviter de drainer l'énergie.
4. Le V210 est un testeur de niveau d'entrée et ne peut que déterminer approximativement la zone de court-circuit à travers des signaux sonores, mais pas le point court exact dans des fils multiples et complexes.Tout problème avant ou après l'achat, s'il vous plaît vérifier avec nous!

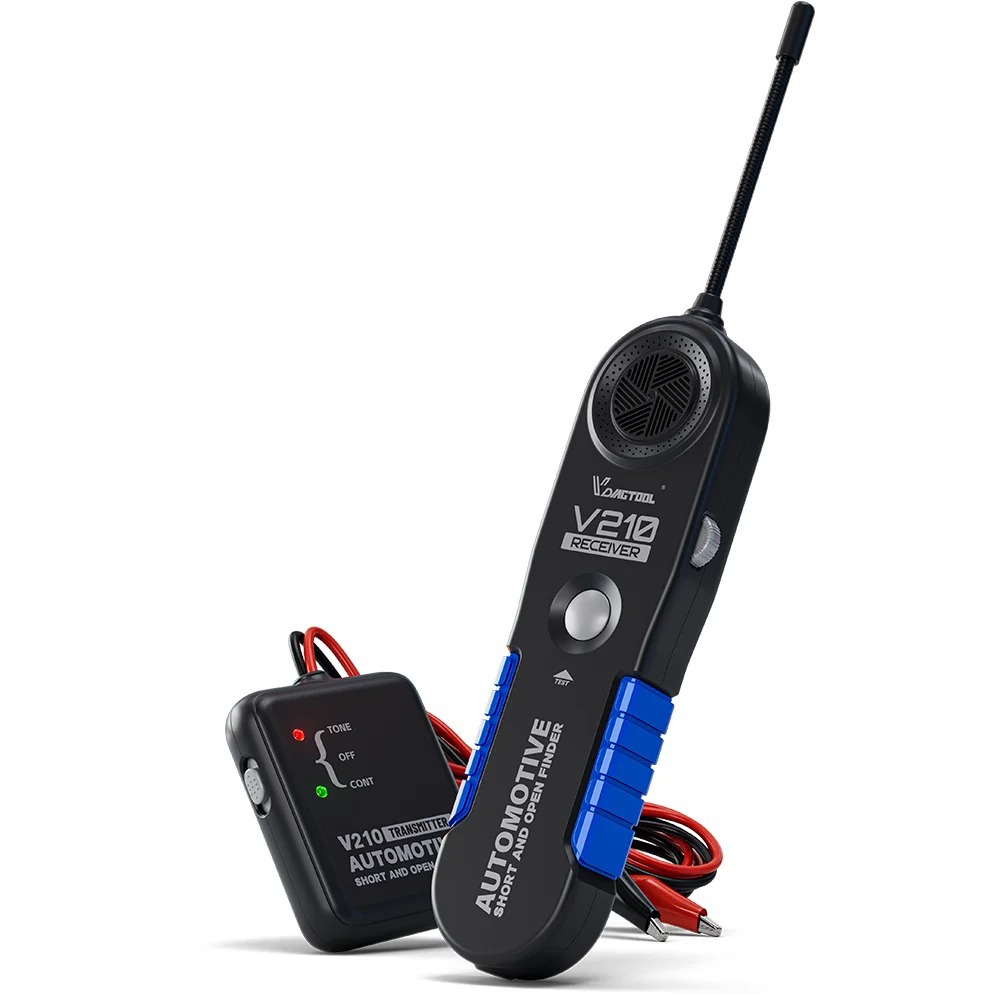

Composants du produit

1. compartiment batterie – Maisons source d’alimentation pour le fonctionnement. (batterie non incluse)
2. Test Lead – Se connecte aux fils / circuits pour le diagnostic.
3. commutateur mode – Bascule entre les modes TONE (trace de fil / circuit ouvert) et CONT (continuité / court-circuit).
4. commutateur émetteurActive la transmission du signal pour l’analyse du circuit.
5. Bouton de test – Démarre des contrôles de diagnostic.
6. Buzzer intégré (haut-parleur) – Fournit des alertes sonores pour les défauts (par exemple, des bips pour les courts / pauses).

Liste d'emballage

• Transmetteur V210 × 1
• Récepteur V210 × 1
• Manuel d'utilisation × 1
